4 DIN PLUS 188

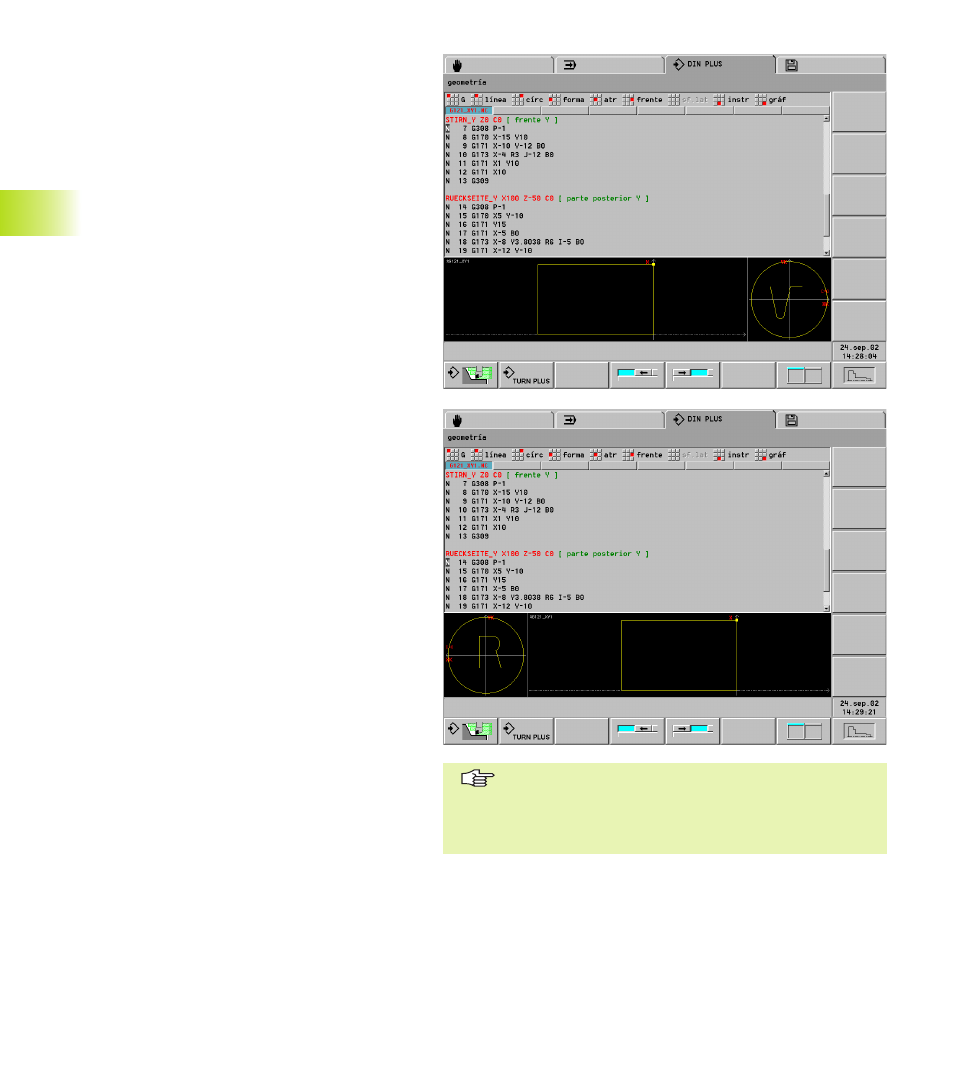

Desconectar durante el mecanizado del eje Y de la parte
posterior (parte posterior) la conversión de los arcos
circulares (G30 H2) y volver a accionarlo durante el
mecanizado de giro y el mecanizado de la superficie XY
(vista lateral) (G30 H1).
4.1
8 Ejemplos e instr
ucciones
Programación
En la programación de contornos en la parte
posterior, deben tenerse en cuenta la orientación
del eje XK (o bien eje X) y el sentido de giro de los
arcos de círculo.
Mientras se utilicen ciclos de taladrado y fresado,
no es necesario tener en cuenta nada especial para
el mecanizado en la parte posterior, ya que los
ciclos se refieren a contornos definidos
anteriormente.
Cuando el mecanizado posterior se realiza con
G100..G103 (o bien G0..G3, G12.. G13 para el eje Y),
son válidas las mismas condiciones que para los
contornos de la parte posterior.
Torneado
Los programas expertos para reajustar la pieza,
contienen funciones de conversión y de espejo. En
el mecanizado de la parte posterior (2ª sujeción) se
tiene:
■ Dirección + : partiendo de la pieza
■ Dirección - : hacia la pieza
■ G2/G12: Arcos de círculo en ”sentido horario”
■ G3/G13: Arcos de círculo en ”sentido
antihorario”
Mecanizado completo con contrapunto
G30: El programa experto conecta el espejo del eje
Z y la conversión de los arcos de círculo (G2, G3, ..) .
La conversión de los arcos de círculo se precisa
para el torneado y el mecanizado con el eje C.
G121: El programa experto desplaza el contorno y
refleja el sistema de coordenadas (eje Z). Normalm-
ente no es necesario volver a programar G121 para
el mecanizado de la parte posterior (2º
empotramiento).
Mecanizado completo con un cabezal
G30: normalmente no es necesario
G121: El programa experto refleja el contorno.
Normalmente no es necesario volver a programar
G121 para el mecanizado de la parte posterior (2º
empotramiento).
Trabajar sin programas expertos
En el caso de que no se utilicen las funciones de
conversión y espejo, es válido el principio:
■ Dirección + : desde el cabezal principal
■ Dirección - : hacia el cabezal principal
■ G2/G12: Arcos de círculo en ”sentido horario”
■ G3/G13: Arcos de círculo en ”sentido
antihorario”
