6 TURN PLUS 222
6.3 Descr
ipción de la pieza
6.3.4 Integrar paso de contorno
Los Pasos de contorno que aparecen a menudo se
ajustan una vez y se integran de forma única o
como „Serie“ en el contorno. Los trazados del
contorno integrados, forman parte del contorno.
Los pasos de contorno (elementos de
superposición)
■ Arco circular
■ Chaveta
■ Pontón
se encuentran predefinidos. Los contornos
complejos se describen como un contorno
mecanizado Si se memoriza el trazado del contorno,
éste se puede emplear en diferentes programas.
Los elementos de sobrepaso sobrepasan
elementos de contorno existentes lineales o
circulares (elementos de protección del contorno).
Integrar paso del contorno
Cargar paso del contorno (si es necesario):
„Cargar - programa – Seleccionar“ paso del
contorno
<
Seleccionar y cargar fichero
<
Volver al menú principal
<
Seleccionar „Pieza – Pieza acabada – Forma –
Elemento de forma – ...“
<
Elemento de superposición estándar:
Seleccionar y describir contorno de superposición
Paso del contorno o último elemento de
superposición:
„... – Seleccionar“ contorno
<
Seleccionar elemento del contorno de protección
<

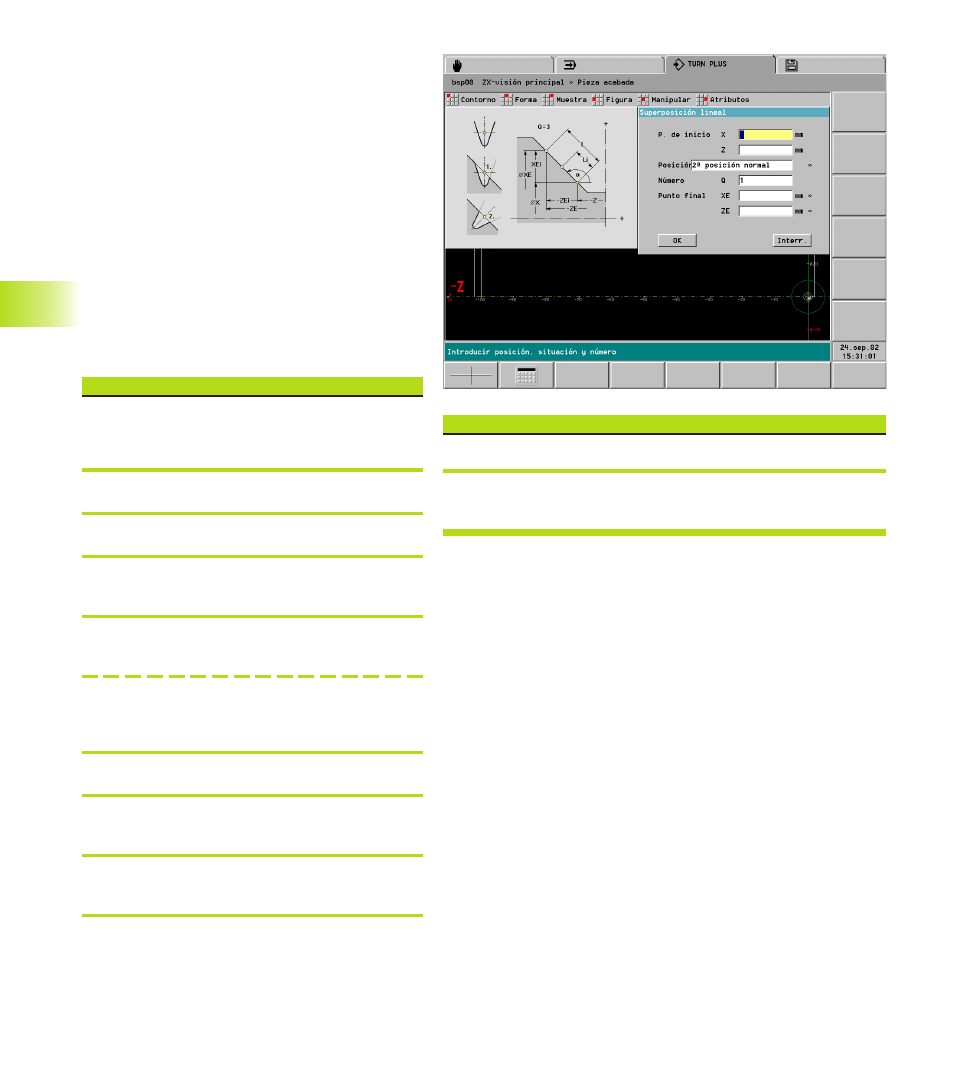

Definir superposición (Ventana de diálogo
„Superposición lineal/circular“)
<
TURN PLUS visualiza la superposición – es posible
aceptarla (OK) o rechazarla (interrupción).
<
Integrar paso de contorno (continuación)
Varias posibilidades de solución: seleccionar solución
<
TURN PLUS integra los contornos superpuestos en el contorno
existente.
Ver también „ 6.5.3 Elementos de superposición“
