6 TURN PLUS 220
6.3 Descr
ipción de la pieza
6.3.2 Introducción del contorno de
mecanizado
El contorno de mecanizado contiene:
■ Contorno de giro, se compone de
■ Contorno base
■ Elementos de forma (chaflanes, redondeos,
tallados libres, roscas, taladrados centrados)
■ Contornos del eje C
Contornos giratorios (de piezas sin mecanizar/
mecanizadas) deben estar cerrados

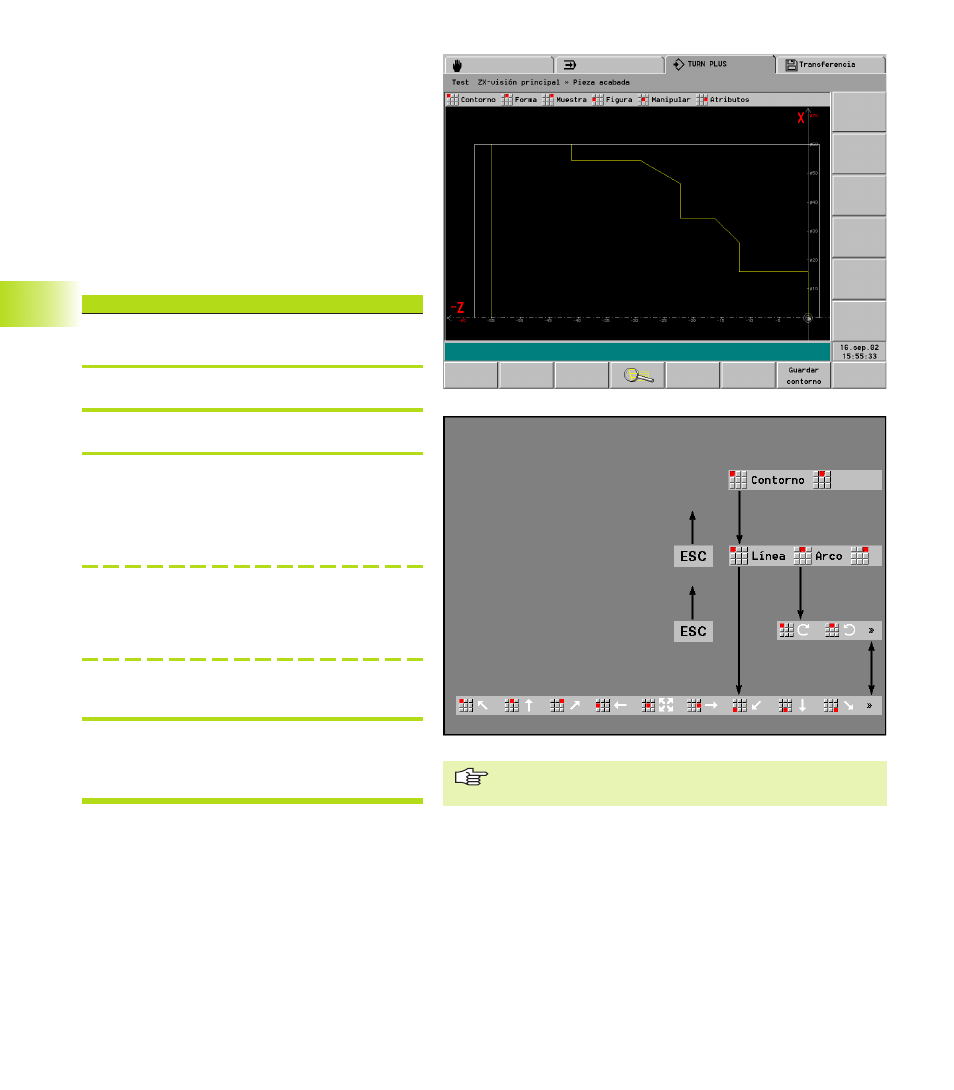

Introducción del contorno base
Introducción del contorno base
Seleccionar ”pieza trabajo - pieza acabada -
contorno”
<
Fijar „Punto inicial del contorno“
<
Seleccionar ”trayectoria/arco”
<
Introducir contorno base elemento a elemento:
Trayecto
■ Seleccionar dirección según el símbolo del
menú
■ Describir trayectoria
Arco
■ Seleccionar sentido de giro según el símbolo del
menú
■ describir arco
■ Cambiar entre el menú de trayectoria /arco:
mediante softkey
<
Si el contorno no está cerrado:
■ 2 * Activar tecla ESC
■ „Cerrar contorno ? activar con“ – „Sí“
Véase también
■ „ 6.5.1 Elemento del contorno base“
■ „ 6.3.7 Funciones de ayuda para la introducción
de elementos“
■ „ 6.9 Asignar atributos“
Describir en primer lugar el contorno básico y
superponer a continuación los elementos de forma.
