4 DIN PLUS 102

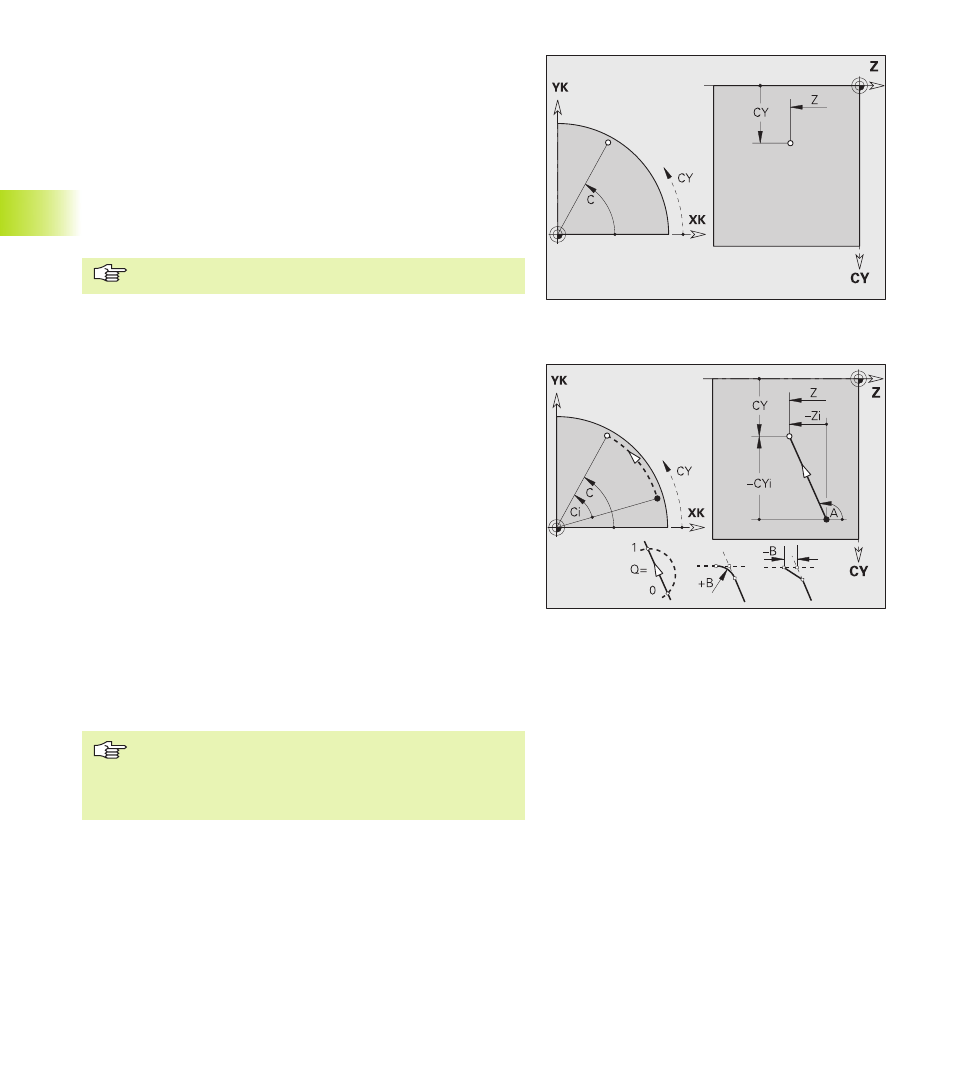

Recorrido del contorno de una superficie cilíndrica
envolvente G111-Geo
Parámetros
Z:
Punto final
C: Punto final (ángulo final)
CY: Angulo final como ”medida del recorrido” (referencia:
desarrollo de la superficie envolvente en ”diámetro de
referencia”)
A: Angulo (ref.: eje Z positivo)
B: Chaflán/redondeo – paso al siguiente elemento del contorno.
Programar el punto final teórico al introducir un chaflán/
redondeo.
■ B sin entrada: paso tangencial
■ B=0: paso no tangencial
■ B>0: radio del redondeo
■ B<0: ancho del chaflán
Q: Selección del punto de corte – error: 0. punto final, cuando la
trayectoria corta un arco circular.
■ Q=0: punto de corte más cercano
■ Q=1: punto de corte más alejado
Programación
■ Z, CY: absoluta, incremental, autoenclavada o „?“
■ C: absoluta, incremental o autoenclavada
■ programar Z – C o Z – CY
4.5.7 Contorno de la superficie envolvente
Punto inicial del contorno de la superficie cilíndrica
envolvente G110-Geo
Parámetros
Z:
Punto inicial
C: Punto inicial (ángulo inicial)
CY: Angulo de arranque como ”medida del recorrido” (referencia:
desarrollo de la superficie envolvente en ”diámetro de
referencia”)
Se programan Z, C o Z, CY.
