4 DIN PLUS 144
4.9 Ciclos de taladro
Ensanchar taladro, profundizar G72
Empleo de G72: taladrar, profundizar, escariar, taladrado NC o cent-
rar para taladros axiales/radiales con herramientas fijas o
motorizadas.
G72 se emplea para taladros con descripción del contorno (taladro
individual o modelo de taladros) de las secciones del programa:
■ FRENTE
■ PARTE POSTERIOR
■ SUPERFICIE ENVOLVENTE
Parámetros
NS:
Número de frase del contorno del taladro (G49-, G300- o
G310-Geo)
E: Tiempo de permanencia (espera) (para el tallado libre en la
base del taladro) – por defecto: 0
D: Velocidad de retroceso – por defecto: 0
■ D=0: marcha rápida
■ D=1: avance

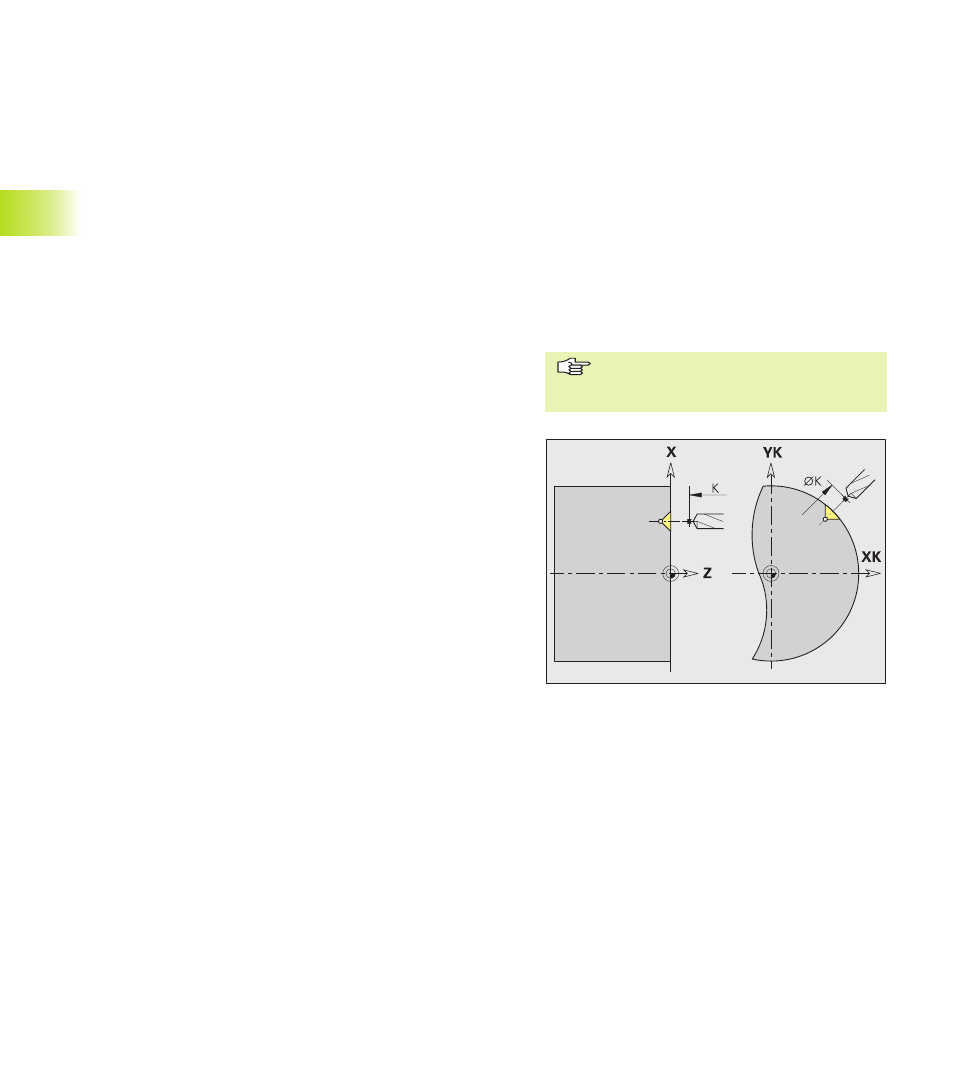

K: Plano de retroceso (taladros radiales, taladros plano YZ:
medida de diámetro) – por defecto: a la posición inicial o a la
distancia de seguridad
Desarrollo del ciclo
1 se desplaza en marcha rápida
independientemente de ”K” (plano de retroceso)
al ”punto de arranque”:
■ Si no está programado K: se aproxima hasta la
distancia de seguridad
■ Si está programado K: se desplaza a la posición
”K” y a continuación a la distancia de seguridad
2 taladra con avance reducido (50%)
3 se desplaza con avance hasta el final del taladro
4 retroceso - en marcha rápida/avance
independientemente de ”D”
5 la posición de retroceso depende de ”K”:
■ Si K no está programado: retroceso al ”punto de
arranque”
■ Si K está programado: retroceso a la posición
”K”
Modelo de taladros: ”NS” indica el
contorno del taladro (no la definición del
modelo).
