9 Servicio y diagnóstico 408
Las visualizaciones cíclicas se sobreponen a parte de la
ventana de visualización de la máquina. Las indicaciones
cíclicas finalizan con ”stop indicación cíclica”.

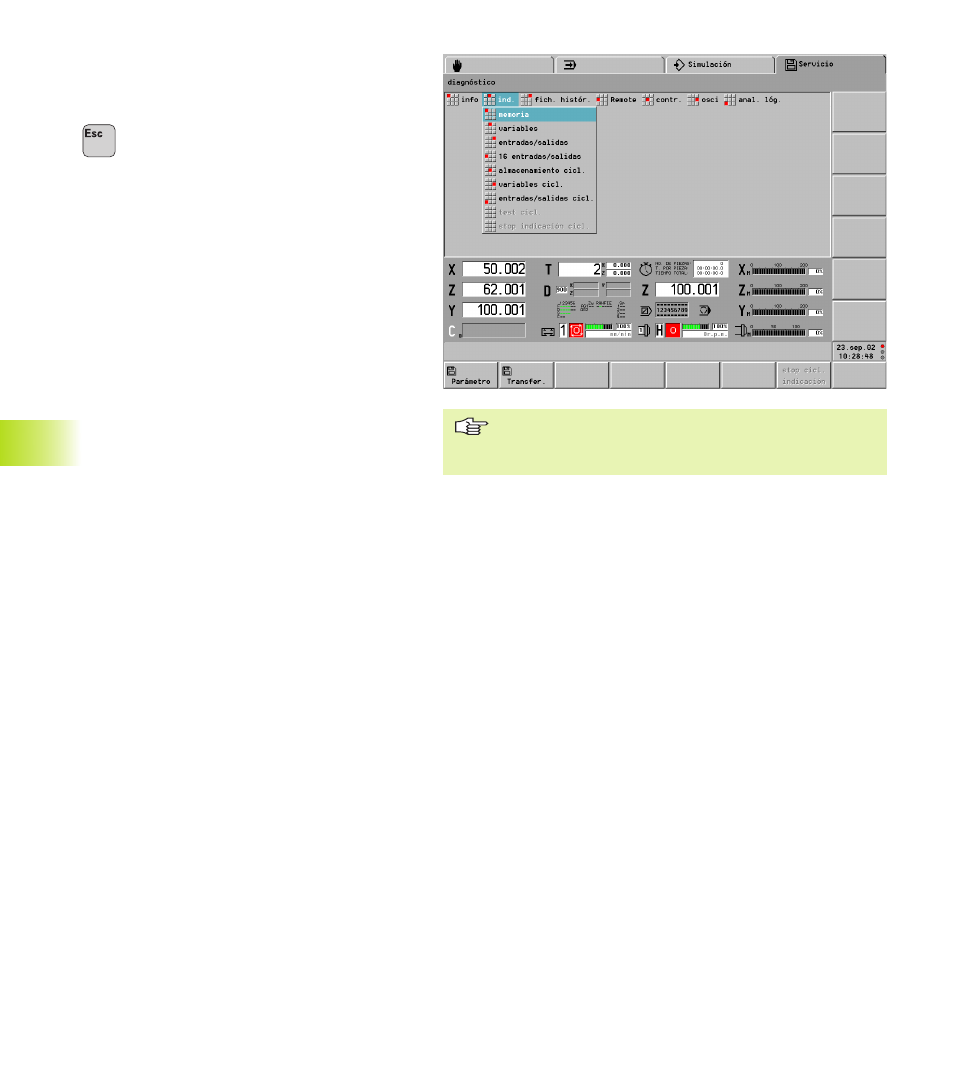

9.4 Diagnóstico
9.4 Diagnóstico
Llamada: Punto del menú „Diag(nóstico)“ en el
modo de funcionamiento „Servicio“
Volver a „Servicio“
En la función ”Diagnóstico” están disponibles las
subfunciones de información, test y control
relacionadas con la causa de un error.
Punto del menú ”Info”
Se obtienen informaciones sobre los módulos de
software fijados.
Grupo del menú ”indicaciones”
■ memoria – reservado para el personal del servicio
técnico
■ variables indica el contenido momentáneo de
aprox, Variables 500 V activadas (ver también
„
4.15.2 Variables V“).
■ „---“: la variable no se encuentra inicializada
■ „???“: la variable no se encuentra disponible
■ entradas/salidas indica el estado momentáneo
de todas las entradas/salidas (conexión de datos
del CNC PILOT con el torno).
■ 16 entradas/salidas: en la ventana de diálogo
”seleccionar E/S para indicación” se seleccionan
hasta 16 entradas/salidas. Al final de la ventana de
diálog el CNC PILOT indica el estado actual de
estas entradas/salidas. Cada modificación de
estados se visualiza inmediatamente.
Con la tecla ”ESC” se cancela la función de
indicación (visualización)
■ Memoria cíclico – reservado para el personal de
servicio
■ Variables cíclicas: selecciona una variable V. El
CNC PILOT visualiza el valor actual. Cada
modificación de valores se visualiza
inmediatamente.
■ Entradas y salidas cíclicas: seleccionar una
posición E-/A-. El CNC PILOT visualiza el estado
actual. Cada modificación de estados se visualiza
inmediatamente.
