6 TURN PLUS 236

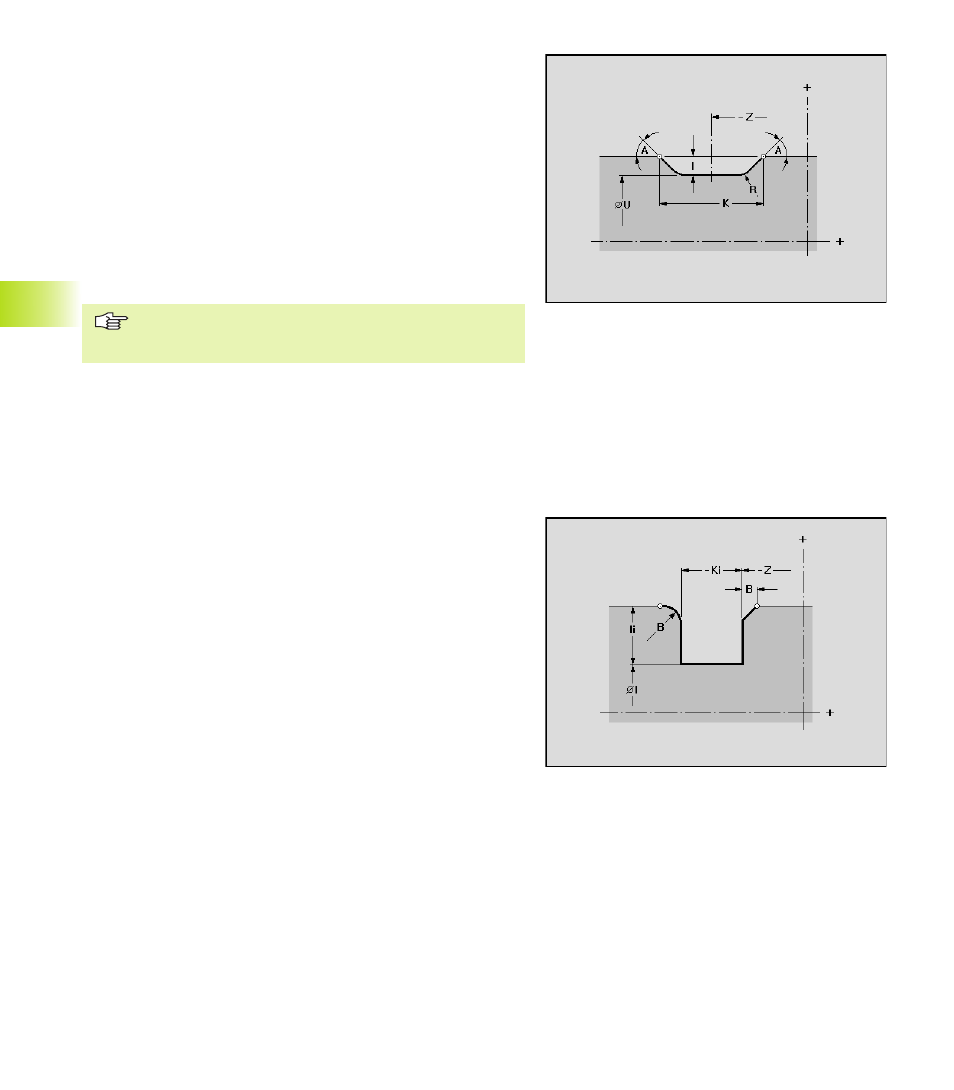

Tallado forma S (anillo de seguridad)
define un avellanado axial sobre el contorno exterior o interior. El
avellanado se le asigna al elemento de referencia anteriormente
seleccionado.
Parámetros
Z:
Punto inicial de la entalladura
Ki: Anchura de avellanado (¡atención al signo!)
I: Diámetro/radio base de avellanado
Ii: Profundidad del tallado
B: Radio exterior/bisel (a ambos lados del tallado)
■ No: ningún bisel/redondeo
■ Bisel: B = anchura del bisel
■ Redondeo: B = redondeo del radio
Giro libre (forma FD)
define un giro libre axial o radial en un elemento de referencia
lineal. El giro libre se le asigna al elemento de referencia
anteriormente seleccionado.
Parámetros
X/Z:
Punto de referencia
K: Anchura del tallado
I: Profundidad del tallado
U: Diámetro/radio base del tallado (cuando la base del tallado
transcurre paralela al eje Z)
A: Ángulo de entalladura ( 0° < A <= 90° )
R: Radio interior en las dos esquinas de la entalladura
El CNC PILOT basa la profundidad de la penetración en el
elemento de referencia. La base del avellanado
transcurre paralela al elemento de ref.
6.5 Cont
or
no de pieza mecanizada
