CNC PILOT 4290 de HEIDENHAIN 233

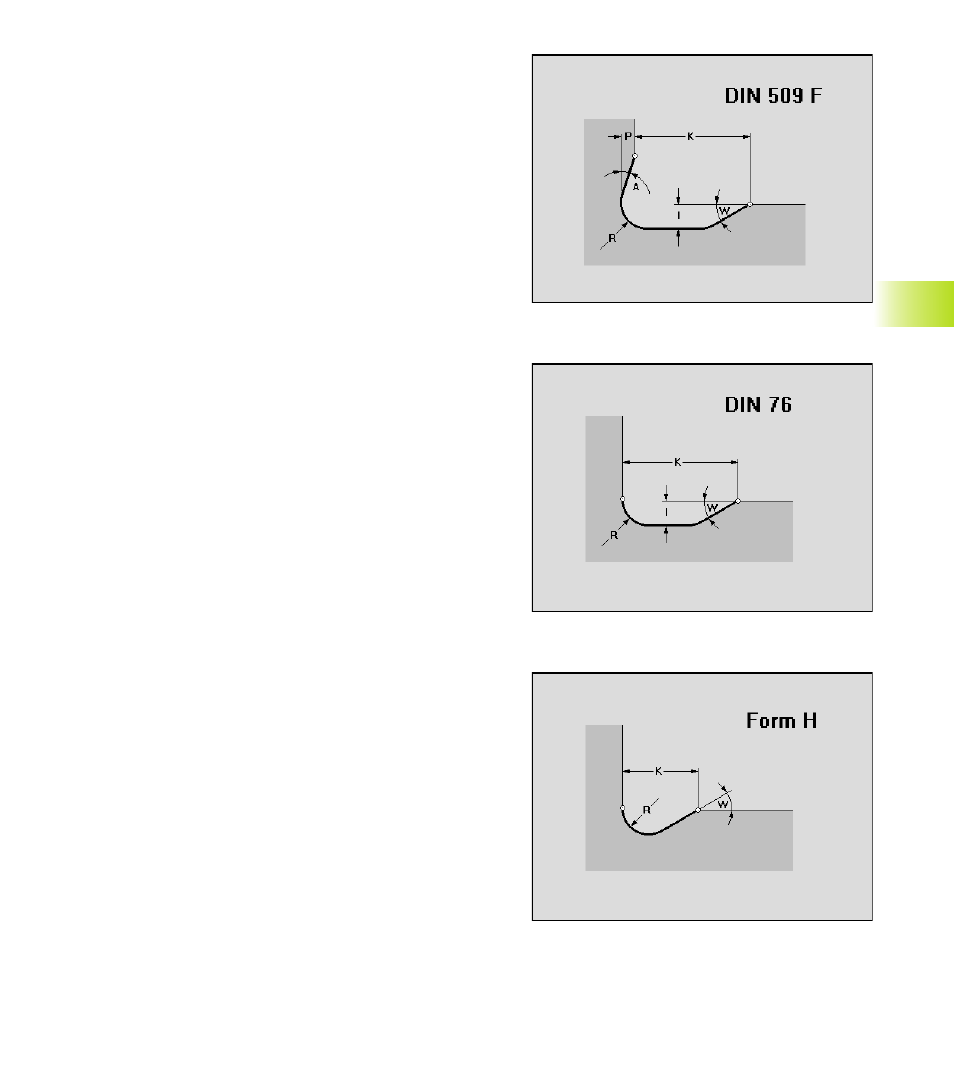

Tallado libre forma F
Parámetros
K:
Longitud de la entalladura
I: Profundidad de penetración (medida del radio)
R: Radio de la entalladura (en ambas esquinas de la
entalladura)
P: Prof. de refrentado
W: Angulo de entrada (ángulo del tallado)
A: Angulo de salida (ángulo transversal)
El TURN PLUS propone el parámetro de entalladura dependiendo
del diámetro (ver „
11.1.3 parámetro de entalladura DIN 509 F“).
Tallado libre forma G
El TURN PLUS propone los parámetros – Es posible sobrescribir los
valores Los valores de proposición se basan en el roscado métrico
ISO (DIN 13), que se determina según el diámetro.
■ Parámetro: ver „ 11.1.1 Parámetro de entalladura DIN 76“
■ Determinar paso de roscado: ver „ 11.1.5 paso de roscado“
Parámetros
F:
Paso de roscado
K: Longitud del tallado (anchura del tallado)
I: Profundidad de penetración (medida del radio)
R: Radio de la entalladura (en ambas esquinas de la misma) -
por defecto: R=0,6*I
W: Angulo de entrada (ángulo del tallado)
Tallado libre forma H
Parámetros
K:
Longitud de la entalladura
R: Radio de la entalladura
W: Ángulo de entrada
6.5 Cont
or
no de pieza mecanizada
