CNC PILOT 4290 de HEIDENHAIN 261

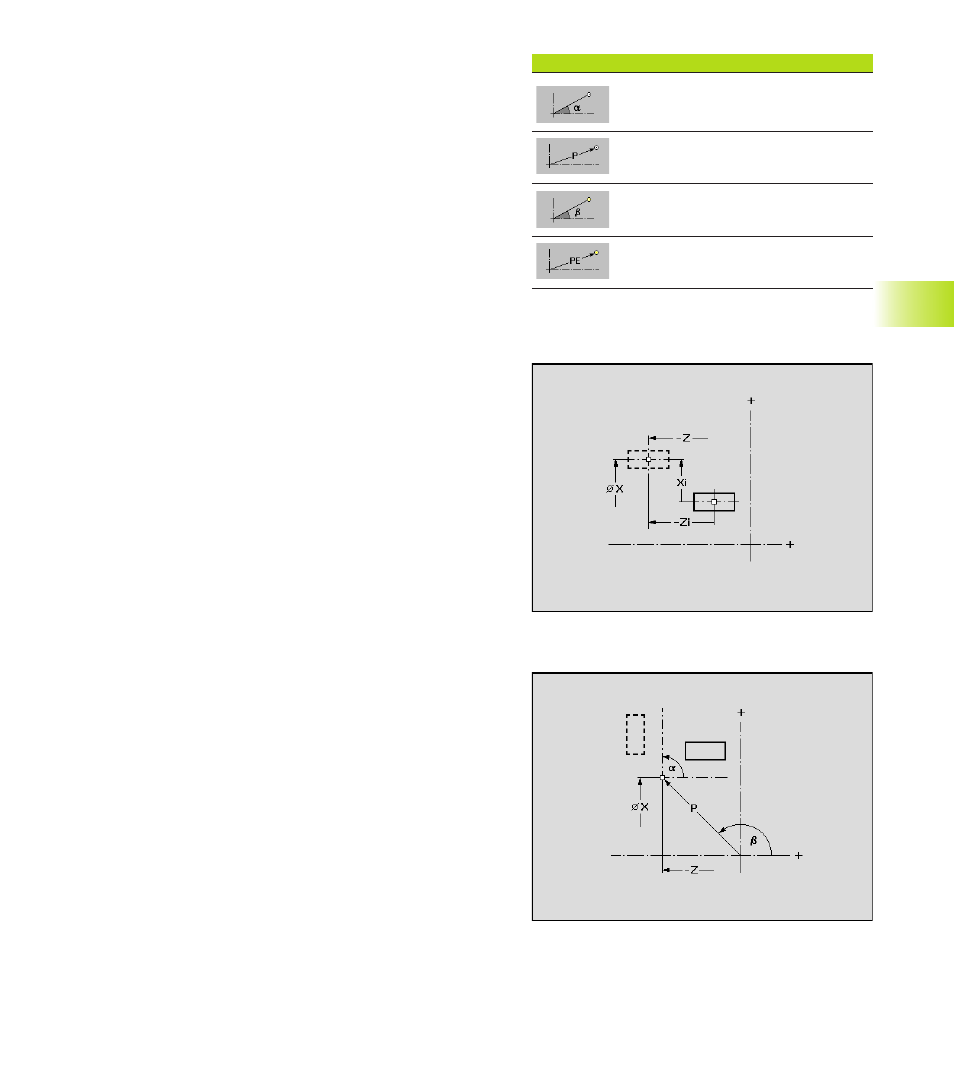

Softkeys „Transformaciones“
Medición polar: ángulo
α
Medición polar: Radius
Medición polar punto final: ángulo
β
Medición polar punto final: radio
6.7 Manipular cont
or
nos
„Desplazar“:
Desplaza el contorno a la posición dada o incremental (punto de
referencia, punto inicial del contorno).
Parámetros
X, Z:
Punto de destino
Xi, Zi: Punto de destino – incremental
„Girar“:
TURN PLUS gira el contorno en el Punto de giro según el Ángulo
de giro.
Parámetros
X, Z:
Punto de giro en coordenadas cartesianas
α,
P: Punto de giro en coordenadas polares
W: Ángulo de giro
6.7.6 Transformaciones
Grupo del menú ”transformaciones”
Las funciones de transformación se utilizan para contornos
giratorios y para contornos en la superficie frontal, superficie
envolvente, etc.
■ Contorno giratorio: el contorno se borra en la ”posición original”
y se ”transforma” completamente.
■ Los contornos en la parte frontal, superficie envolvente, etc.:
seleccionar si el contorno se borra de la ”posición original” o se
copia y ”transforma”.
