6 TURN PLUS 238
6.5 Cont
or
no de pieza mecanizada

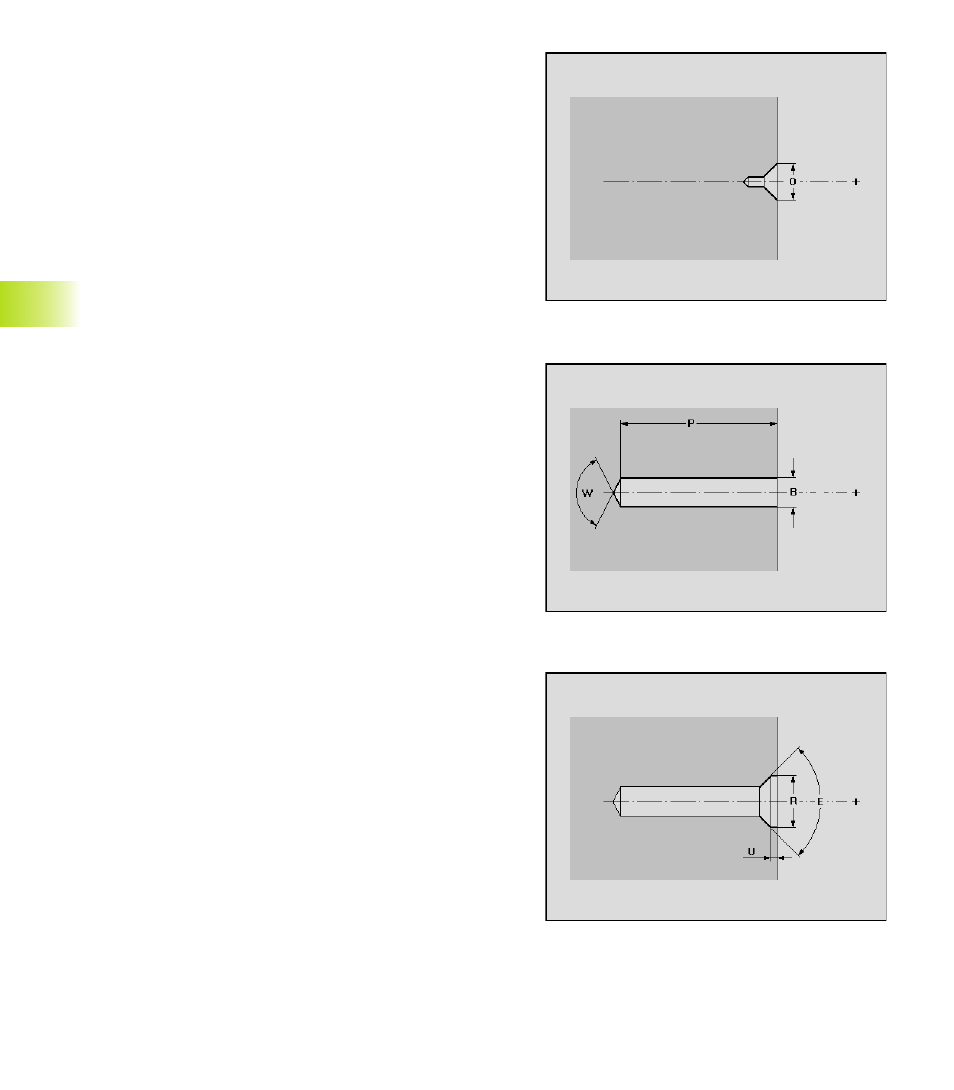

Taladro (céntrico)
define un taladro individual sobre el centro giratorio (parte frontal
o parte posterior).
El ”taladro” puede contener los siguientes elementos:
■ centrado
■ taladrado con barrena hueca
■ avellanado
■ roscado
Parámetro de centraje
O:
Diámetro de centraje
Parámetro de avellanado
R:
Diámetro de avellanado
U: Profundidad de avellanado
E: Angulo de avellanado
Parámetro de perforación
B:
Diámetro del taladro
P: Profundidad del taladro (sin punta del taladro)
W: Ángulo de la punta
■ W=0°: el AAG genera en el ciclo de taladro una
„Reducción del avance (V=1)“
■ W>0°: ángulo de la punta
Ajuste: H6...H13 o „sin ajuste“ (ver „ 6.16.6 taladrar“)
