6.6 Cont
or
nos del eje C
En modelos con ranuras circulares se
añade el „Punto central de desviación“ a
la posición modelo (ver „
4.5.8 modelo
circular con ranuras circulares“).
Si no se programa ”punto final”, los
taladros/figuras se distribuyen
uniformemente por todo el perímetro.
L: Longitud total del modelo
Li: Distancia entre las figuras (distancia del modelo)
β
: Angulo del eje longitudinal del modelo (referencia: eje Z)
W: Angulo final
Wi: Distancia entre las figuras como ángulo (distancia modelo)

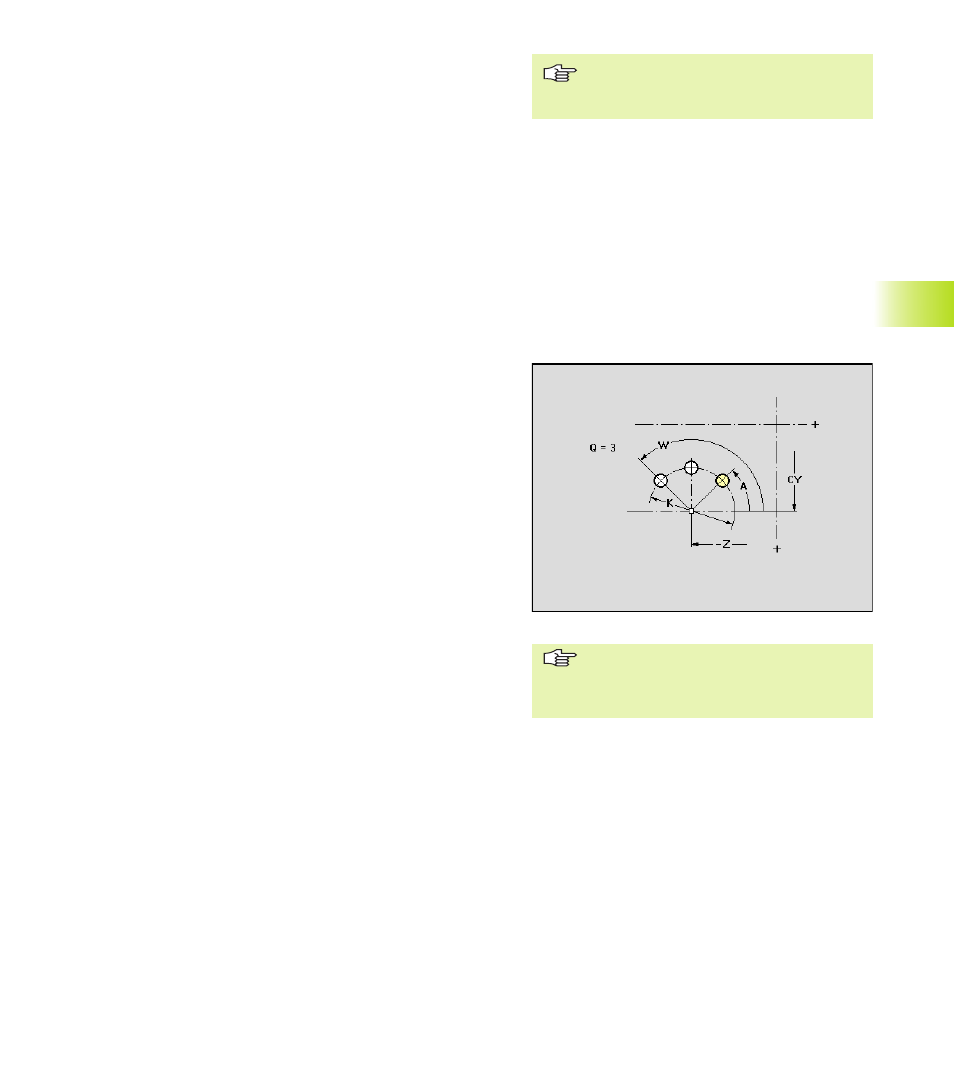

Descripción del taladro/figura
Modelo circular de taladros, modelo circular de
figuras
Parámetros
Z:
Punto central del modelo
CY: Punto central del modelo – Ángulo como „Medida de
recorrido”
C: Punto central del modelo – Ángulo
Q: Número de figuras – por defecto: 1
Orientación:
■ en sentido horario
■ en sentido antihorario
R: Radio del modelo
K: Diámetro del modelo
A, W: Ángulo inicial, ángulo final – Posición de la primera/última
figura (referencia: eje Z) – casos especiales:
■ sin A y W: División del círculo completo, empezando
por 0°
■ sin W: división del círculo completo
Wi: Angulo entre dos figuras (el signo no tiene significado)
En las figuras (excepto círculo) se define la descripción de la misma
en ”posición de figuras”:
■ Posición normal (H=0): la figura de salida gira alrededor
del centro del modelo (rotación alrededor del centro del
modelo)
■ Posición original (H=1): la posición de la figura de salida
se mantiene igual (traslación)
Descripción del taladro/figura
