CNC PILOT 4290 de HEIDENHAIN 273
6.10 Ayudas de manejo

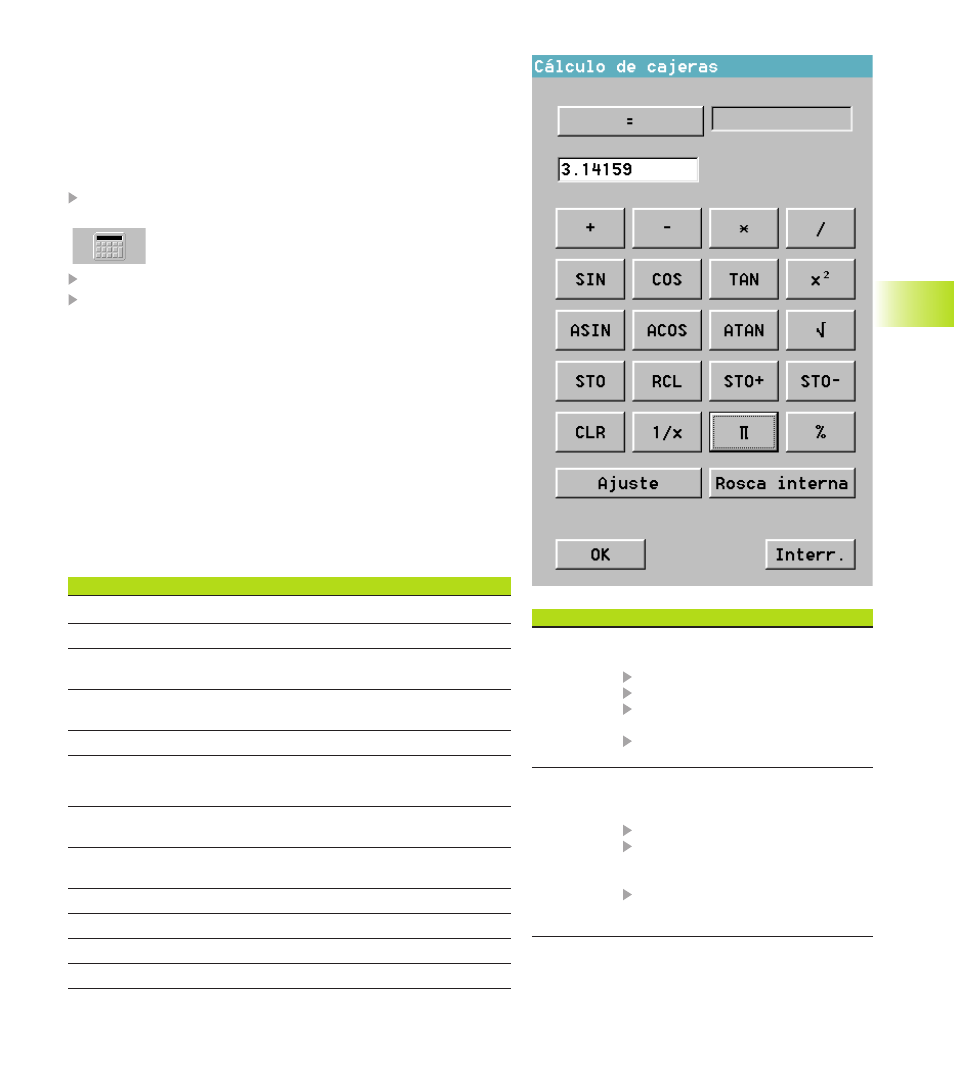

6.10.1 Calculadora
Para cálculos estándar, cálculo de tolerancias de ajuste y cálculo del
diámetro de agujero (en roscados interiores) es posible emplear la
calculadora de bolsillo.
Realización de los cálculos:
Posicionar el cursor en el campo de entrada de la ventana de
diálogo
Llamar a la calculadora – se adopta el valor del campo
de entrada.
Realizar el cálculo
■ „OK“ – desactiva la calculadora de bolsillo con adopción de
valores
■ „Interrumpir“ – desactiva la calculadora de bolsillo sin
adopción de valores
Visualizar:
■ Valor de visualización (por debajo de „=“)
■ valor memorizado (a la derecha de „=“)
■ Operación de cálculo y resultado intermedio (a la derecha junto
al valor de visualización)
Instrucciones de manejo
■ Seleccionar y activar funciones de contaje/campos de entrada
mediante las teclas cursoras o mediante el ratón.
■ Las funciones de cálculo (SEN, cuadrar, etc.) se refieren al ”valor
de visualización”.
Funciones de la calculadora
= Realizar cálculo: visualizar resultado
+, –, *, / Tipos de cálculos básicos
SEN, COS, TAN
funciones trigonométricas
ASEN, ACOS, ATAN
funciones trigonométricas inversas
X 2 Sacar raíz cuadrada
¹ Raíz de
STO Memorizar valor visualizado
STO+, STO– Sumar/restar valor visualizado al contenido de la
memoria
RCL Aceptar el contenido de la memoria como valor de
visualización
CLR Borrar visualización
1/x Valor recíproco
Π
Valor de Pi (3,14159)
n% Cálculo porcentual
6.1
0
A
yudas de contr
o
l
Funciones de la calculadora
Ajuste calcula la tolerancia media para los
ajustes
Introducir diámetro nominal
Activar „Ajuste“
Introducir datos de ajuste (ventana
de diálogo „Ajuste“) – activar „OK“
La calculadora acepta la ”tolerancia
media” como valor de visualización
El roscado interior calcula el diámetro del taladro
para roscar basándose en las
indicaciones de la rosca
Activar „Rosca interior“
Introducir datos de la rosca (ventana
de diálogo „Rosca interior“) – activar
„OK"
La calculadora de bolsillo calcula el
diámetro del agujero y lo acepta
como valor de visualización
