CNC PILOT 4290 de HEIDENHAIN 219
6.3.1 Introducción del contorno de la
pieza en bruto
■ Formas estándar (vástago, tubo): definición con
macros de pieza sin mecanizar.
■ partes sin mecanizar complejas: descripción
como una pieza mecanizada
■ Piezas de fundición o forjadas: se generan a partir
de la pieza mecanizada y de la medida
Entrada del contorno de la pieza sin
mecanizar (Forma estándar)
Seleccionar ”pieza trabajo - pieza en bruto - barra/
tubo”
<
Introducir medida de la pieza sin mecanizar
<

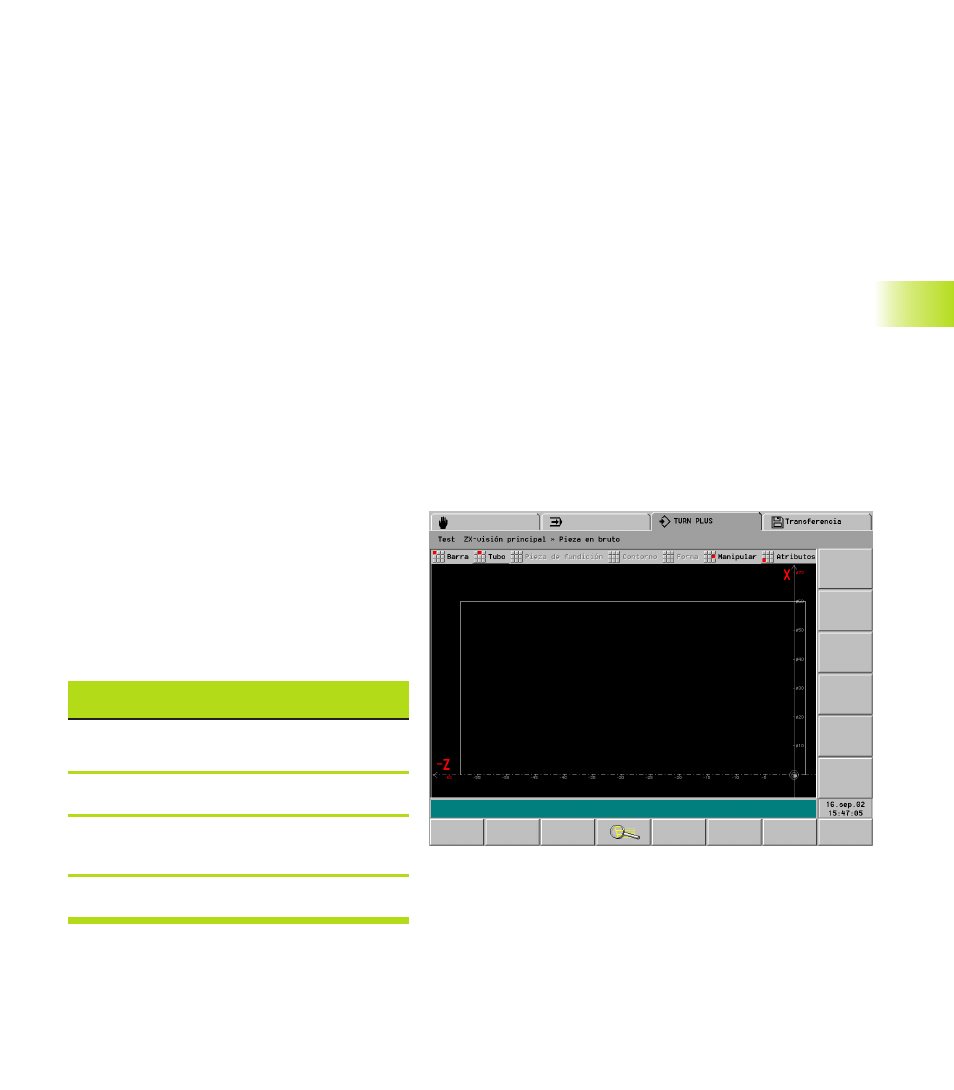

El CNC PILOT representa el bloque de la pieza en
bruto
<
Tecla ”ESC” – regreso al menú principal
Véase también
■ „ 6.4 Contornos de piezas sin mecanizar“
■ „ 6.9.1 Atributos de la pieza sin mecanizar“
6.3 Descr
ipción de la pieza
Importar contornos en formato DXF
Contornos, que estén en formato DXF pueden ser importados en el
modo de funcionamiento de programación TURN PLUS (ver „
6.8
Importar contornos DXF“).
Los contornos DXF describen::
■ piezas en bruto
■ piezas acabadas
■ pasos del contorno
■ contornos de fresado
6.3 Descripción de la pieza
Indicaciones sobre la programación de contornos
El contorno se ajusta a través de la entrada
secuencial de elementos de contorno individuales.
Es posible describir los elementos de contorno/
puntos de contorno de forma absoluta, incremental,
cartesiana o polar. Normalmente los datos se
programan igual que en el plano.
Los valores X se introducen como diámetro o radio
(ver „
6.14 configuración“).
Siempre que sea matemáticamente posible, TURN
PLUS calcula, las coordenadas, puntos de corte,
centros, etc. que faltan. Si existen varias soluciones,
Vd. puede ver las posibles variantes matemáticas y
elegir la solución que quiera.
