6 TURN PLUS 262
„Invertir“:
Invierte el sentido de definición del contorno:
Cuando se resuelve un elemento de for-
ma/figura/modelo, está acción no puede
deshacerse.
6.7 Manipular cont
or
nos

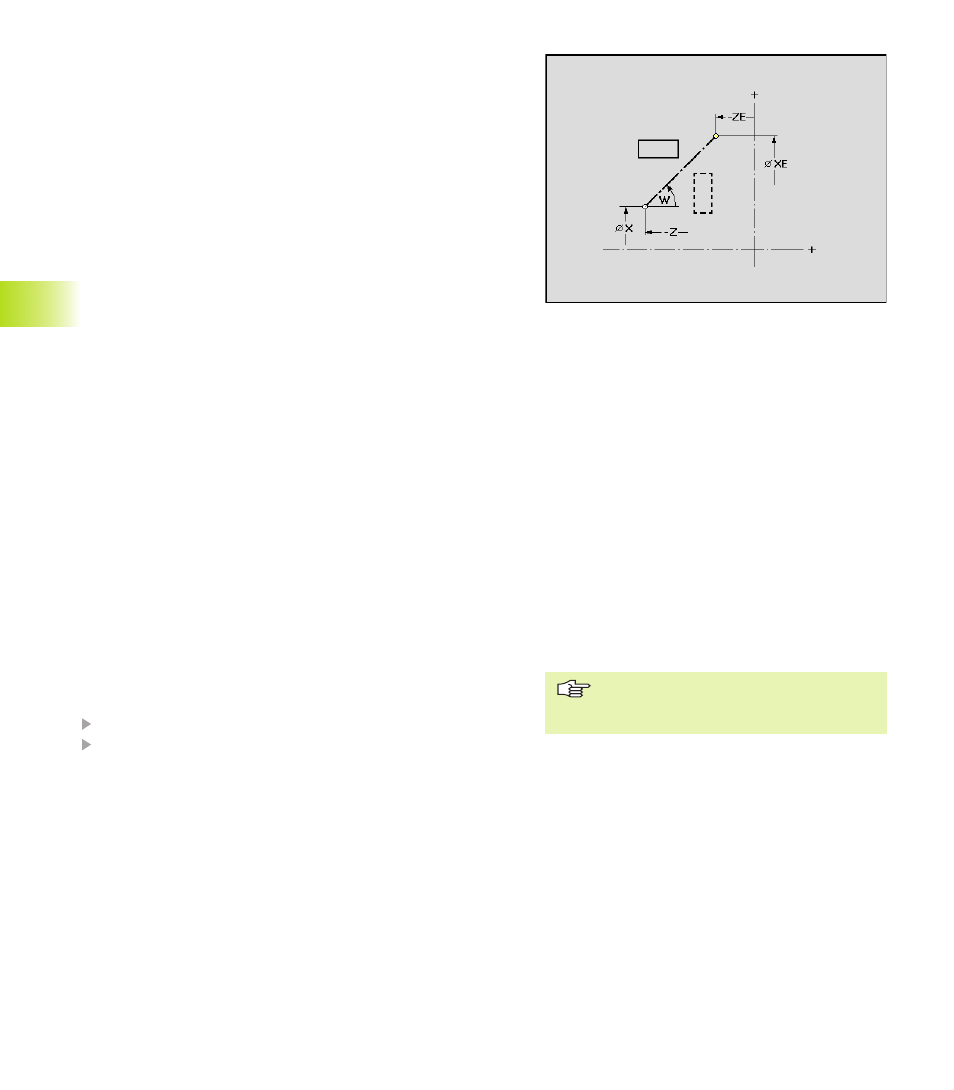

„Reflejar“:
La posición del Eje de reflexión se fija mediante el punto inicial y
final o el punto inicial y el ángulo.
Parámetros
X, Z:
Punto inicial en coordenadas cartesianas
XE, ZE: Punto final en coordenadas cartesianas
W: Angulo (referencia: eje Z positivo)
α
, P: Punto inicial en coordenadas polares
β
, PE: Punto final en coordenadas polares
6.7.7 Uniones
Punto del menú ”unir”:
TURN PLUS cierra un contorno abierto añadiendo un elemento
lineal.
6.7.8 Resolver
Punto del menú ”resolver”:
Posicionar el cursor sobre el elemento de forma/figura/modelo
Pulsar la softkey „Confirmar“ – TURN PLUS resuelve el elemento
de forma/dibujo/modelo
■ Contorno giratorio: los elementos de forma (incluidos biseles y
redondeos) se transforman en trayectorias y arcos.
■ Contornos en la superficie frontal, envolvente, etc.: las figuras y
modelos se transforman en trayectorias y arcos.
