9 CNC PILOT 4290 de HEIDENHAIN

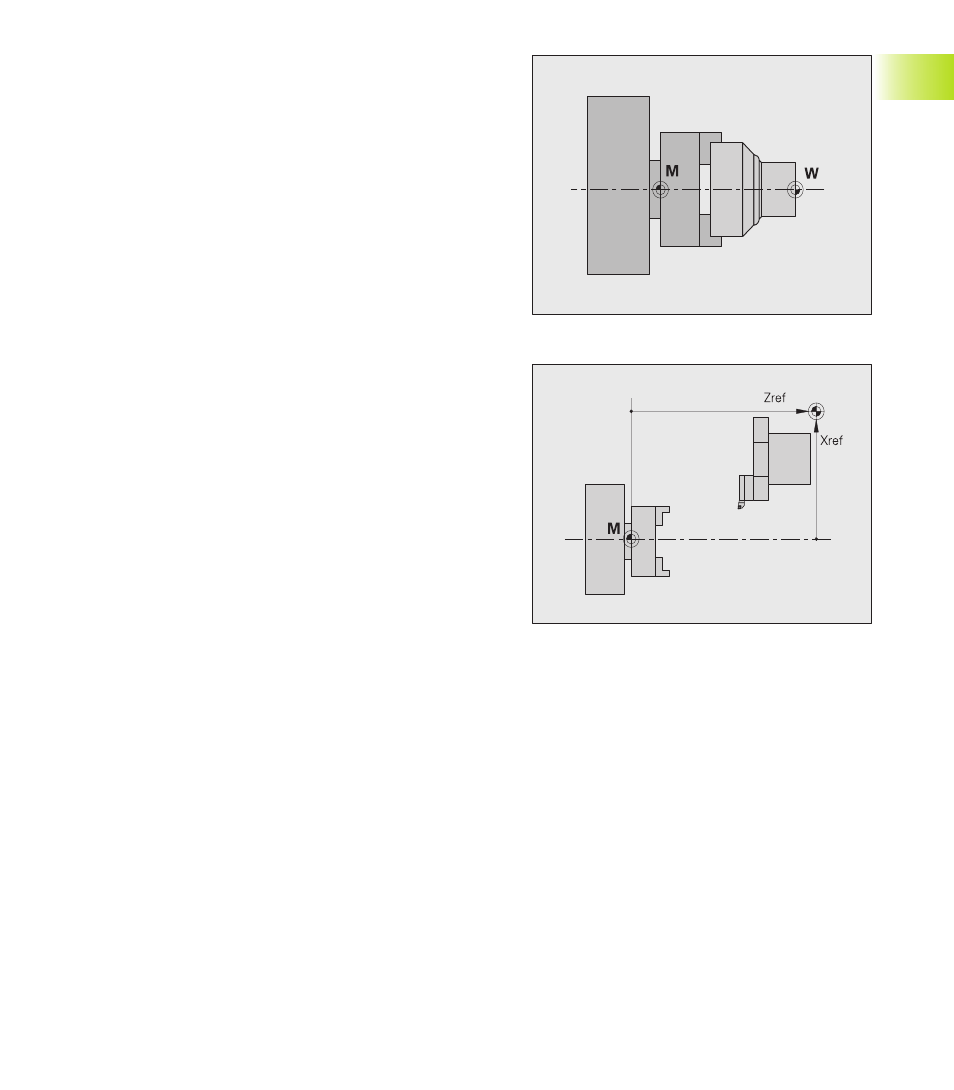

Puntos de referencia de la máquina
Punto cero de la máquina
El punto de intersección entre el eje X y el eje Z se llama punto
cero de la máquina. Normalmente en un torno es el punto de
intersección del eje del husillo con la superficie del mismo. Se
caracteriza con la letra ”M”.
Cero pieza
Para mecanizar una pieza es más fácil que el punto de referencia se
encuentre sobre la pieza tal como está acotado en el plano de la
misma. Dicho punto se denomina ”cero pieza”. Se caracteriza con la
letra ”W”.
Punto de referencia
Depende de los sistemas de medida empleados, si el control „no
recuerda“ su posición al desconectarse. Si es este el caso, es
necesario desplazarse a los puntos de referencia fijos tras conectar
el CNC PILOT. El sistema conoce la distancia del punto de
referencia al punto cero de la máquina.
