6.10.2 Digitalización
Los valores de introducción se pueden determinar
mediante retículas (digitalización) y ser aceptados.

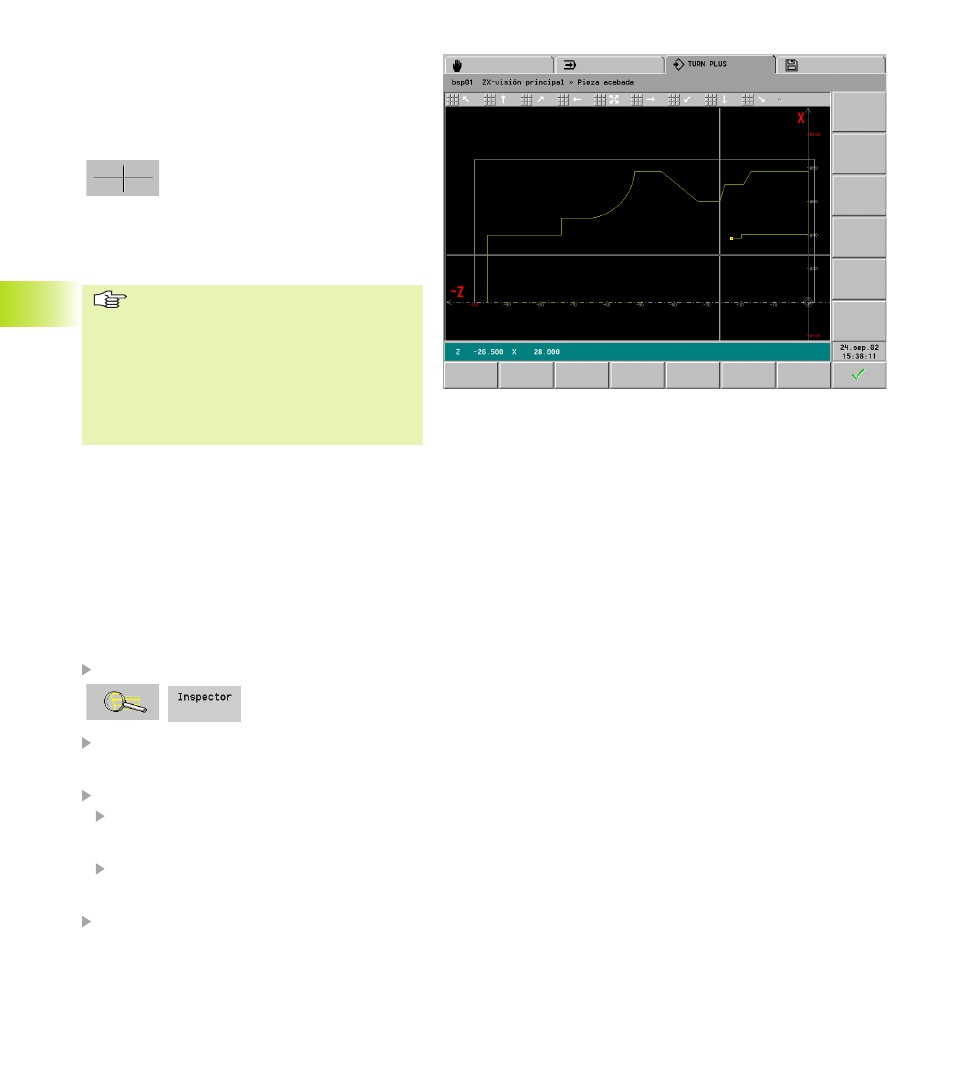

TURN PLUS visualiza las coordenadas de la posición
de la cruz
Activar modo de digitalización (en
ventana de diálogo abierta)
Posicionar en cruz: teclas cursoras o ratón
Salida del modo de digitalización:
■ „Enter“ – con aceptar de valores
■ „ESC“ – sin aceptar de valores
■ Antes de la llamada del modo de
digitalización modificar el ajuste del
zoom, cuando los incrementos de los
movimientos de la cruz son demasiado
pequeños/ grandes.
■ Los valores se aceptan como Valores
absolutos del sistema de coordenadas
cartesiano – independientemente del
ajuste de los campos de entrada.
6.10.3 Inspector – Comprobación de
elementos del contorno
Con el „Inspector“ se comprueban elementos del
contorno o de forma, figuras y modelos. Los datos
no se pueden modificar.
Comprobación de elementos del contorno con el
inspector:
Seleccionar ventana (plano de referencia)
Llamar „Inspector“
Posicionar el cursor en elemento del contorno/de
forma, posicionar la figura o el modelo y
confirmar
El TURN PLUS visualiza el parámetro introducido
Tecla ALT: el TURN PLUS visualiza todos los
parámetros del elemento – en elementos de for-
ma los parámetros de los elementos individuales
Flecha izquierda/derecha (en una ventana de
diálogo abierta): visualiza el parámetro del
elemento posterior/anterior
”ESC” cierra la ventana de diálogo
