Ejemplo: mecanizado completo en un torno con
contrapunto desplazable
La pieza se mecaniza en el lado anterior, se emite
por programa experto al contracabezal y a
continuación se mecaniza en la parte posterior.

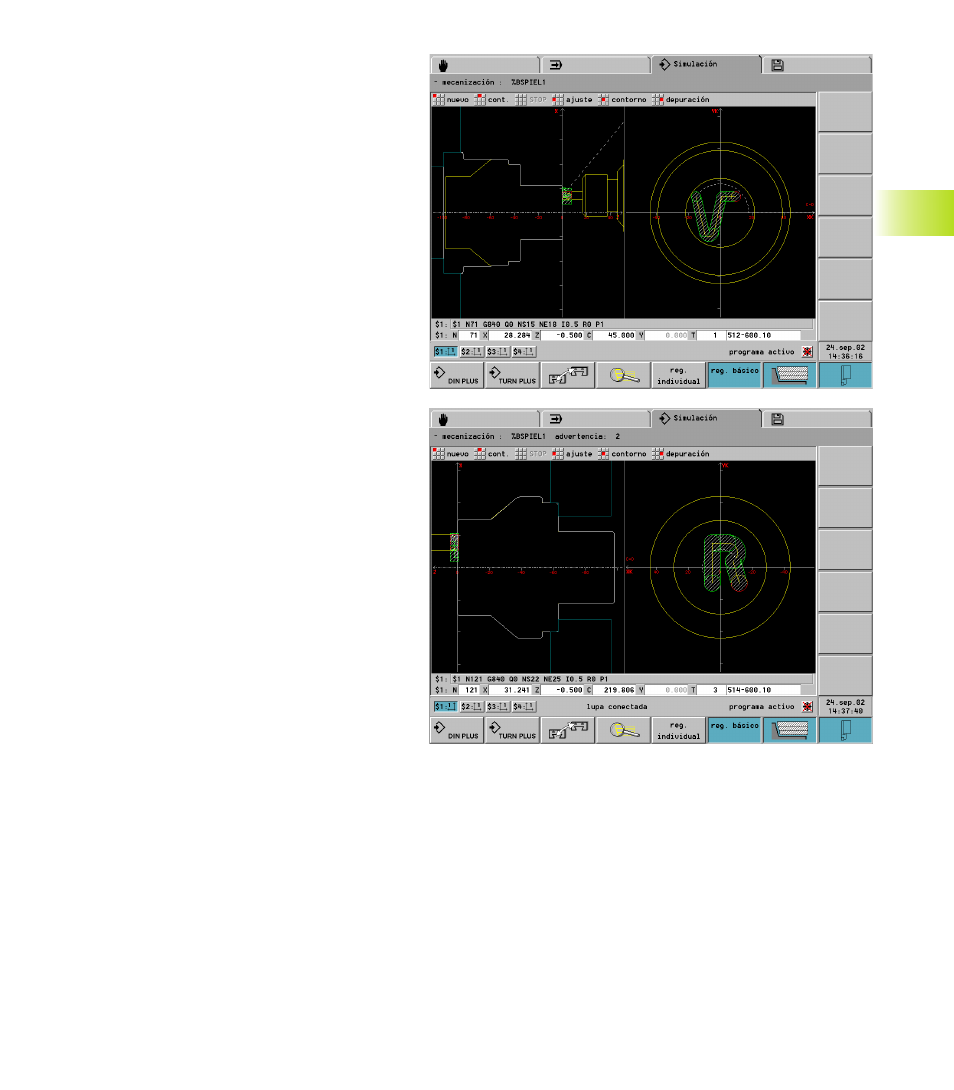

■ cuadro superior: mecanizado de la parte anterior
■ cuadro inferior: mecanizado de la parte posterior.
El programa experto realiza las funciones de:
■ transmitir la pieza con ángulo sincrono al
contrapunto
■ reflejar los recorridos para el eje Z
■ activar la lista de conversión
■ reflejar la descripción del contorno y desplazarlo
para la 2ª sujeción
El espejo/la conversión del mecanizado posterior
(programa experto), se desconecta al final del
programa con la orden G30.
