CNC PILOT 4290 de HEIDENHAIN 379
8.1 Banco de dat
os de la her
ramienta

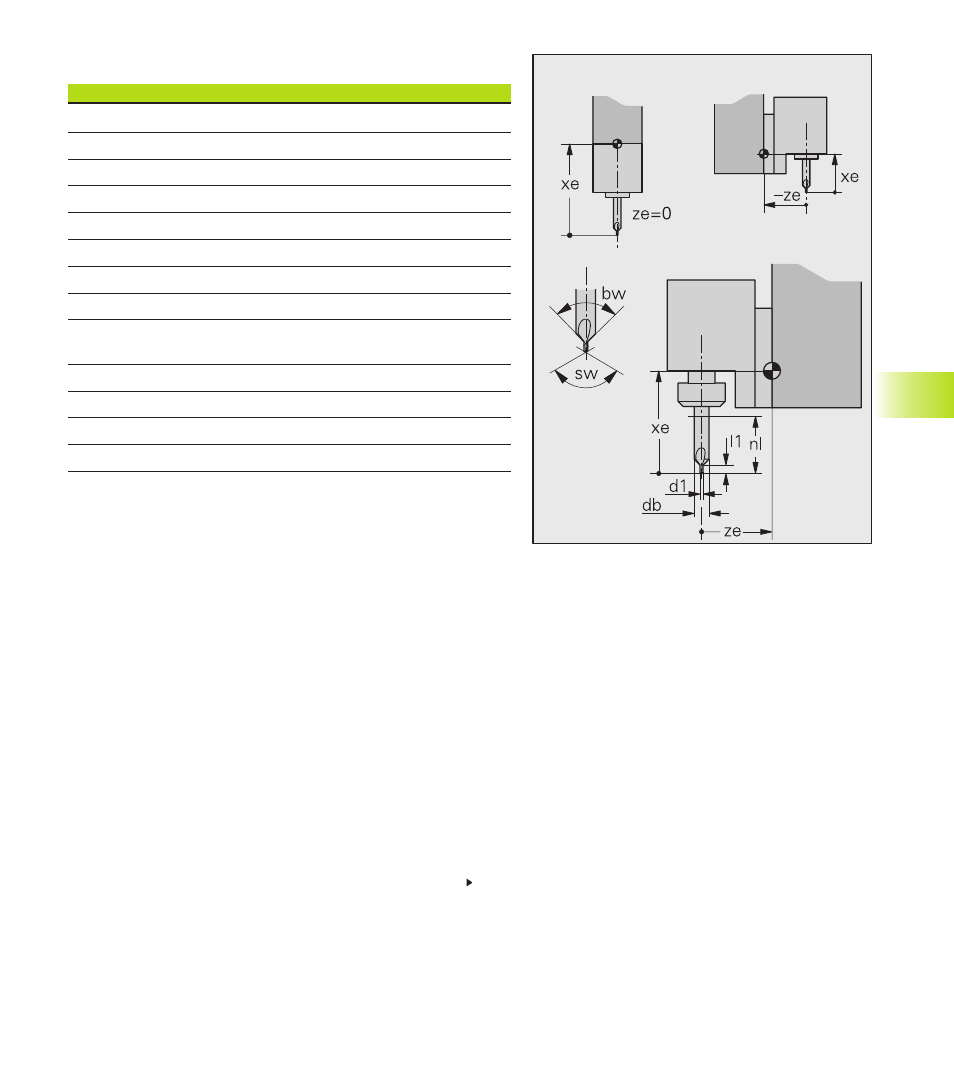

Ejemplo herramienta tipo 311
Parámetro herramienta de taladro
Parámetro ventana de diálogo 1 G S TP
id: número de identidad de la herramienta • • •
med. X, Z, Y (xe, ze, ye): medidas de ajuste • – –
diá. (db): diámetro del taladro • • •
áng.tal (bw): ángulo del taladro • • •
áng.pun (sw): ángulo de la punta • • •
d.v.ros (d1): diámetro vástago • • •
l.v.ros (l1): longitud vástago • • •
áng.pos (rw): ángulo de posición • • –
corr. X, Z, Y, (DX, DZ, DY): valores de corrección
(máxima +/– 10 mm)
• – –
sent. giro: sentido de giro del husillo • – •
l.útil (nl): longitud útil del taladro – – •
t. de tal: tipo de taladro: véase lista de palabras fijas *1 – *1
l.co.in (al): longitud corte inicial • • •
Lista de palabras fijas en el parámetro ”tipo de macho de
roscar”:
■ 0: indefinido
■ 11: métrica
■ 12: rosca fina
■ 13: rosca inglesa
■ 14: rosca para tubos
■ 15: UNC
■ 16: UNF
■ 17: PG
■ 18: NPT
■ 19: trapezoidal
■ 20: otras
*1: el parámetro ”tipo de taladro” se emplea para calcular los
parámetros de roscado y se tiene en cuenta en la selección de la
herramienta en la GAPT (generación automática del plan de trabajo).
Continuación en la página siguiente
