7.5 Parámetros de mecanizado
Los parámetros de mecanizado se emplean en la
generación del plan de trabajo (TURN PLUS) y el los
distintos ciclos de mecanizado.
1 – Parámetros globales de pieza acabada
(rugosidad/valores límite)
Todos los elementos de la pieza se mecanizan según según ”ORA
y ORW” (evaluación: ciclo de acabado G890).
■ Tipo de rugosidad [ORA] – Tipo de rugosidad de la superficie
■ 0: sin indicación de la rugosidad
■ 1 – Rt: rugosidad en [µm]
■ 2 – Ra: valor de rugosidad intermedio [µm]
■ 3 – Rz: profundidad de rugosidad media en [µm]
■ 4 – Vr: indicación directa del avance en [mm/v]
■ Valores de rugosidad [ORW]: valores de rugosidad o de avance

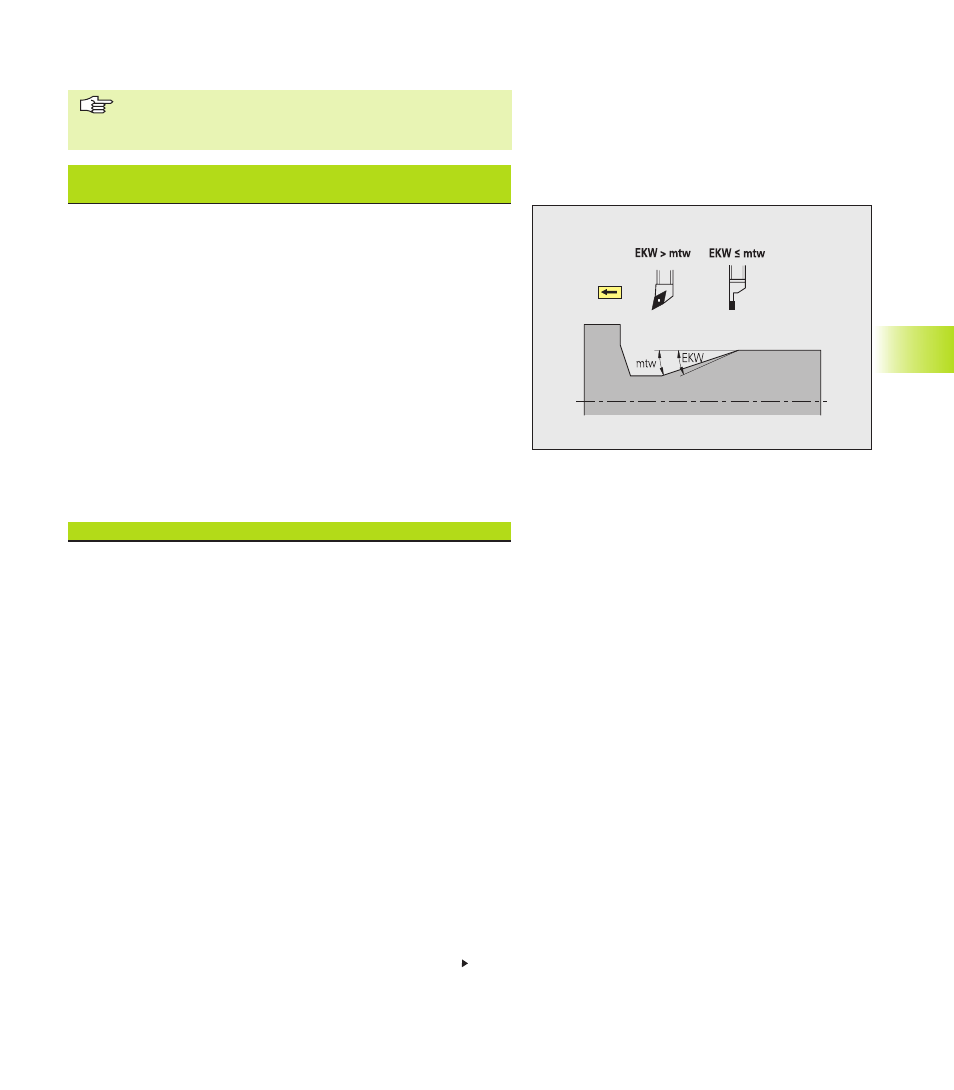

■ ángulo de copiado hacia adentro permitido [EKW]: Ángulo
límite en zonas del contorno de inmersión para diferenciar entre
mecanizado de giro o de tronzado.
■ EKW > mtw: giro libre
■ EKW <= mtw: tronzado no definido (sin elemento de forma)
(mtw = ángulo del contorno)
2 – Parámetros tecnológicos globales
Selección de herramienta, cambio de herramienta, limitación del
nº de revoluciones
■ Herramienta (útil) de .. [WD] – Para seleccionar la herramienta
TURN PLUS tiene en cuenta:
■ 1: la distribución actual del revolver
■ 2: preferentemente la distribución actual del revolver pero
además el banco de datos de herramientas
■ 3: el banco de datos de herramientas
■ TURN PLUS revolver [RNR] – Condición ”WD=1 ó WD=2”. RNR
determina a que distribución del revolver se debe acceder:
■ 0: distribución actual del revolver en el modo Máquina
■ 1: TURN PLUS – distribución propia del revolver (véase ” 6.7.2
Ajuste de la lista de herramientas”)
■ Tipo de desplazamiento al punto para el cambio de
herramienta [WP] – determina el tipo de aproximación a la
posición del punto de cambio. La secuencia, en la cual se
desplazan los ejes, se define en la GIPT o en los parámetros de
mecanizado correspondientes en la GAPT.
■ 1: desplazar la posición de cambio con trayectorias en marcha
rápida (G0).
IAG – definición del tipo de arranque y la posición de cambio:
punto del menú „ciclo – desplazar punto de cambio de la
herramienta“
