6 TURN PLUS 334
Preparar – Sujetar pieza
Seleccionar ”preparar - sujetar - empotrar”
<
Seleccionar ”lado husillo - mandril de tres
mordazas”
<

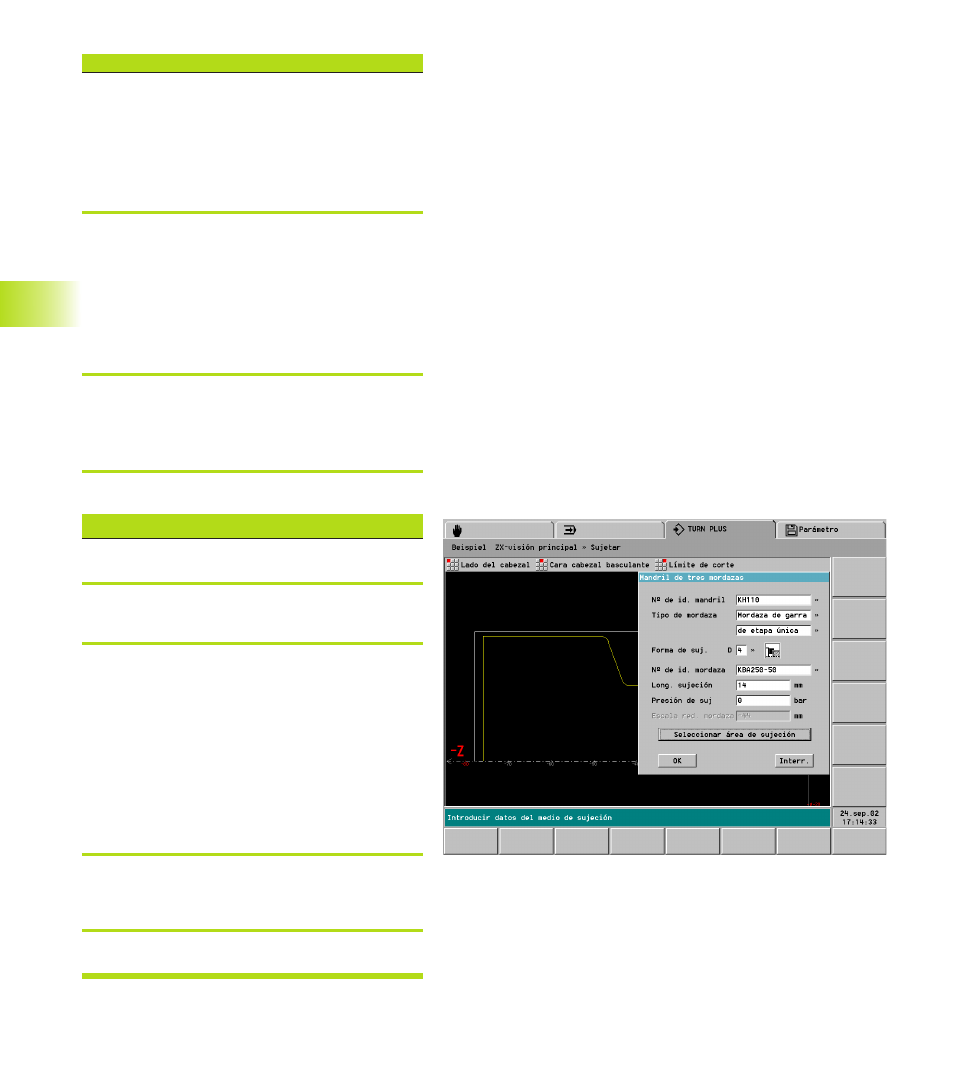

Ventana de diálogo ”mandril de tres mordazas”
■ Seleccionar „Número de identidad del mandril“
■ Introducir „Tipo de mordaza“
■ Introducir „forma de sujeción“
■ Seleccionar „número de identidad de la
mordaza“
■ comprobar/introducir „Longitud de sujeción,
presión sujeción“
■ Fijar zona de sujeción (seleccionar un elemento
del contorno que haga contacto con la mordaza
de sujeción)
<
Cerra ventana de diálogo „Mandril de tres
mordazas“ – TURN PLUS muestra el medio de
sujeción y el límite de corte
<
Tecla ”ESC” – regreso al menú principal
Definir elementos de forma continuada)
Seleccionar ”forma - entalladura - entalladura for-
ma G”
■ Seleccionar „Esquina para tronzado libre“
■ ventana de diálogo „Entalladura forma G“:
■ Longitud de entalladura = 5 mm
■ Profundidad de tallado libre = 1,3 mm
■ Ángulo de desplazamiento = 30 °
<
Seleccionar ”forma - entalladura - entalladura for-
ma D”
■ Seleccionar „Elemento base para entalladura“
■ Ventana de diálogo „Entalladura forma D“:
■ Punto de referencia (Z) = –30 mm
■ Anchura de entalladura (Ki) = –8 mm
■ Diámetro de entalladura = 25 mm
■ Esquinas (B): chaflanes; 1 mm
<
Seleccionar ”forma - rosca”
■ Seleccionar „Elemento base para rosca“
■ Ventana de diálogo „Rosca“:
■ Seleccionar „rosca métrica ISO“
<
Tecla ”ESC” – regreso al menú principal
6.1
7 Ejemplo
