6.5.3 Elementos de sobreposicionamiento
Llamada: punto del menú „Forma – Elemento de forma – ...“
(Submenú „Pieza mecanizada“)
■ Se seleccionan los pasos de cortorno arco circular, chaveta o
pontón, se define el elemento y se superpone directamente
después de la definición.
■ En el punto del menú „Forma – Elemento de forma – Contorno“
TURN PLUS superpone el último paso de contorno cargado. Se
trata tanto de un contorno cargado anteriormente (menú principal
„Cargar – Programa – Paso del contorno“) o el elemento de
superposición definido por última vez.

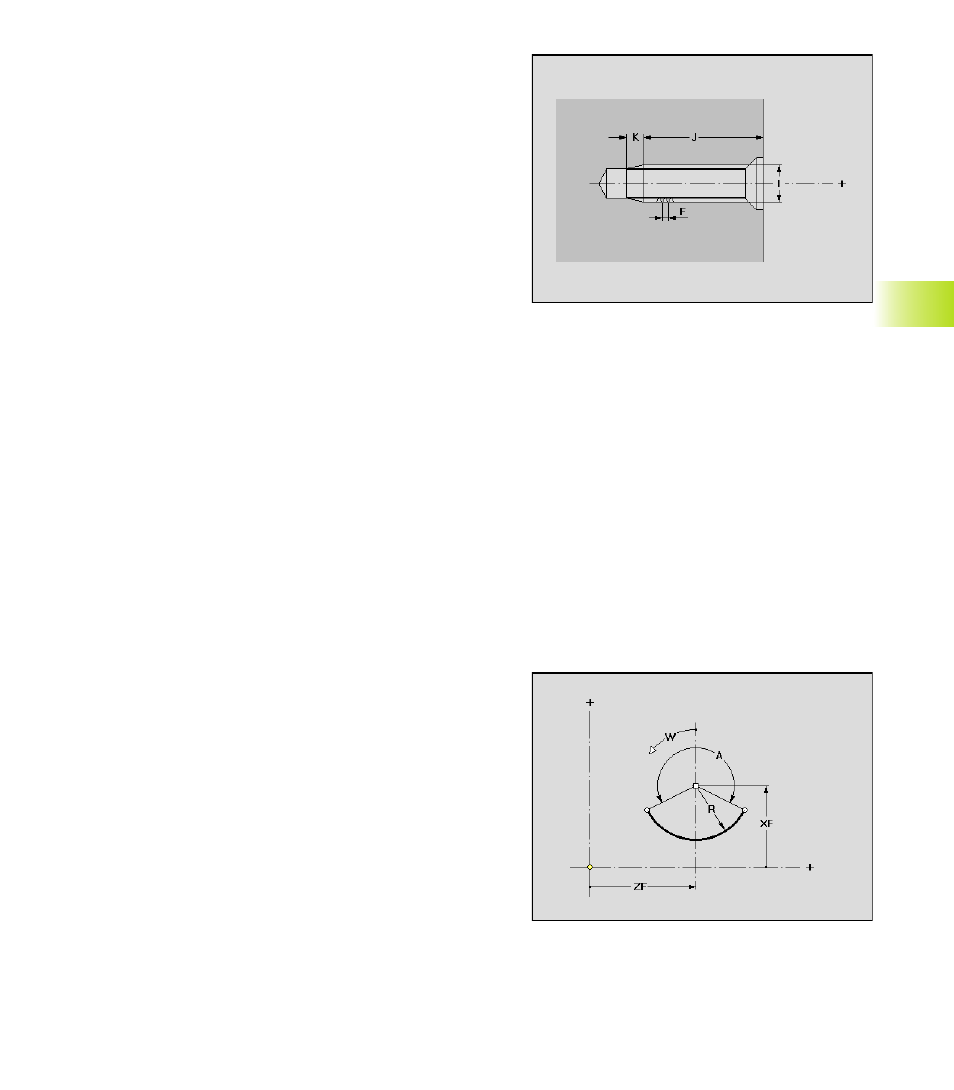

Parámetro de rosca
I:
Diámetro nominal
J: Profundidad de la rosca
K: Entrada de rosca (longitud de la marcha por inercia)
F: Paso de roscado
Tipo de roscado: a derechas/a izquierdas
6.5 Cont
or
no de pieza mecanizada
Arco de círculo
El punto de referencia es el punto central del círculo.
Parámetros
XF, ZF:
Desplazamiento del punto de referencia
R: Radio del arco del círculo
A: Ángulo de apertura
W: Angulo de giro: el contorno de solapamiento gira según el
”ángulo de giro”
