CNC PILOT 4290 de HEIDENHAIN
383
Parámetro sistemas de manipulación de
herramientas y Aparatos de medida
Parámetro ventana de diálogo 1
G
S
TP
id: número de identidad de la herramienta
•
•
–

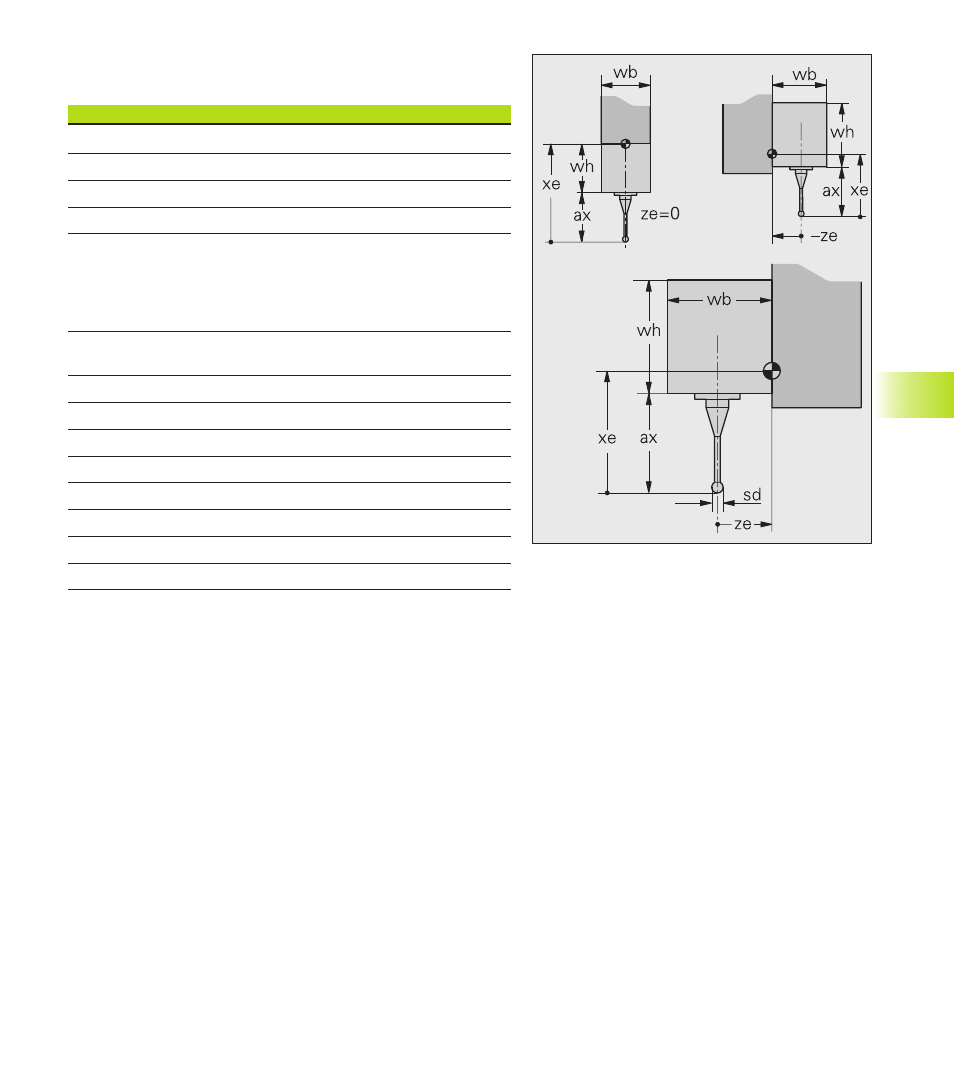

med. X, Z (xe, ze): medida de ajuste
•
–
–
disponibl.: disponibilidad física
•
–
–
d. mango (sd): diámetro del mango
–
•
–
Multi-hta: Multi-herramienta (ver „
4.2.4
Programación de herramienta“)
•
–
–
■
no: ninguna multiherramienta
■
princ.:cuchilla principal
■
auxil.: cuchilla auxiliar
id.ala: número de identidad de la ”siguiente cuchilla” en
multiherramientas
•
–
–
anch. DIN: tipo de portaherramientas
–
•
–
anch. ph. (wh): altura del portaherramientas
–
•
–
anch. ph. (wb): anchura del portaherramientas
–
•
–
l.desac (ax): longitud del voladizo
–
•
–
No. imagen: número de imagen
–
•
–
tip. alojamiento: tipo de alojamiento
•
–
–
Mag(azin) Código: no se emplea en parte
Mag(azin) Atr(ibuto): no se emplea en parte
Ejemplo tipo de herramienta 811
