5.2 Menú principal
Grupo del menú ”prog(rama)”:
■ Cargar
Seleccionar programa NC y activar
■ a partir del DIN PLUS – adopta el programa DIN
PLUS NC seleccionado
■ Puntos de menú para llamada del:
■ Simulación del contorno: „Contorno“
■ Simulación de mecanizado: „Mecanizado“
■ Simulación de movimiento: „Movimiento“
■ Representación 3D: „Ver 3D“
Grupo del menú ”ajuste”:
Ajustes que se efectúan en la simulación de
contorno, mecanizado y movimiento.
■ „Ventana – de ajuste“ (Seleccionar ventana de
diálogo)
Seleccionar, dependiendo del mecanizado que se
va a comprobar, la combinación de ventanas.

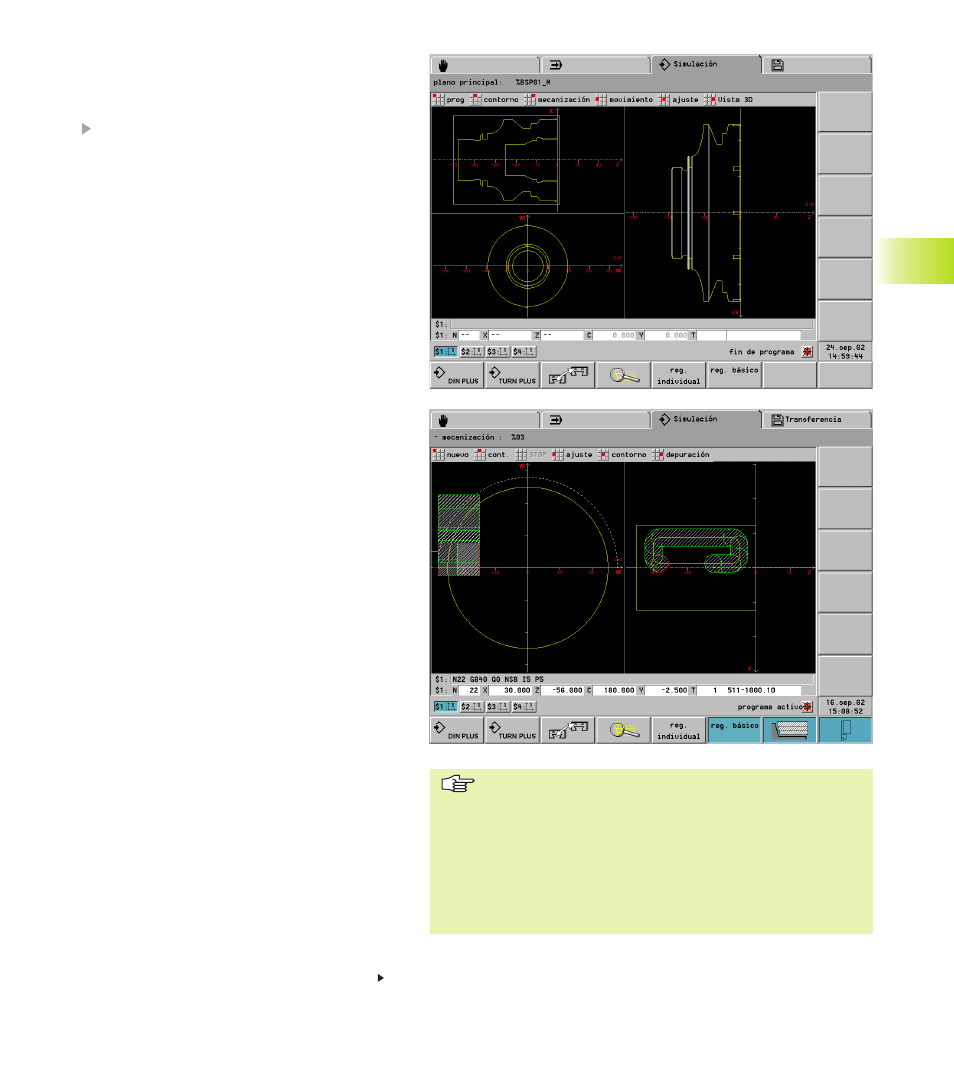

Ventana frontal
La representación del contorno y de la trayectoria
de desplazamiento tienen lugar en el plano XY
teniendo en cuenta la posición del husillo La
posición del husillo 0° se encuentra sobre el eje X
positivo (denominación: ”XK”).
Ventana de la superficie envolvente
La representación del contorno y de la trayectoria
se orientan en la posición en la „superficie
envolvente“ (denominación: CY) y en las
coordenadas Z.
Las representaciones de los contornos del eje C se
corresponden con el contorno en la superficie de la
pieza. En la ventana gráfica del editor DIN PLUS se
representan los contornos de la superficie
envolvente en la ”base de fresado”, por lo que son
más cortos que los arcos de círculo en la superficie
de la pieza.
Ventana ”vista lateral (YZ)”
La representación del contorno y de la trayectoria
de desplazamiento tiene lugar en el plano YZ. Para
ello se tienen en cuenta exclusivamente las
coordenadas Y y Z - no la posición del husillo –.
Representación de la trayectoria en las ventanas
auxiliares
Las ventanas frontal, superficie envolvente y vista
lateral son ventanas auxiliares. Las trayectorias de
desplazamiento se trazan una vez que se ha girado
el eje o se ha ejecutado un G17 o G19 (en el eje Y).
Con G18 o cuando el eje C gira hacia fuera se
detiene la emisión de los desplazamientos en las
ventanas auxiliares.
5.2 Menú pr
incipal
Continuación en la página siguiente
■ Tras la modificación del programa en el editor DIN
PLUS sólo es necesario activar „Nuevo“, para simular el
programa NC modificado.
■ Las ventanas frontal y de la superficie cilíndrica
trabajan con la posición del cabezal ”fija”. Si la máquina
giratoria gira el torno, la simulación mueve la
herramienta.
■ La „ventana lateral“ y la „vista lateral (YZ)“ se
representan de forma alternativa.
