4.7 Ciclos de rotación
Ciclo de profundización G866

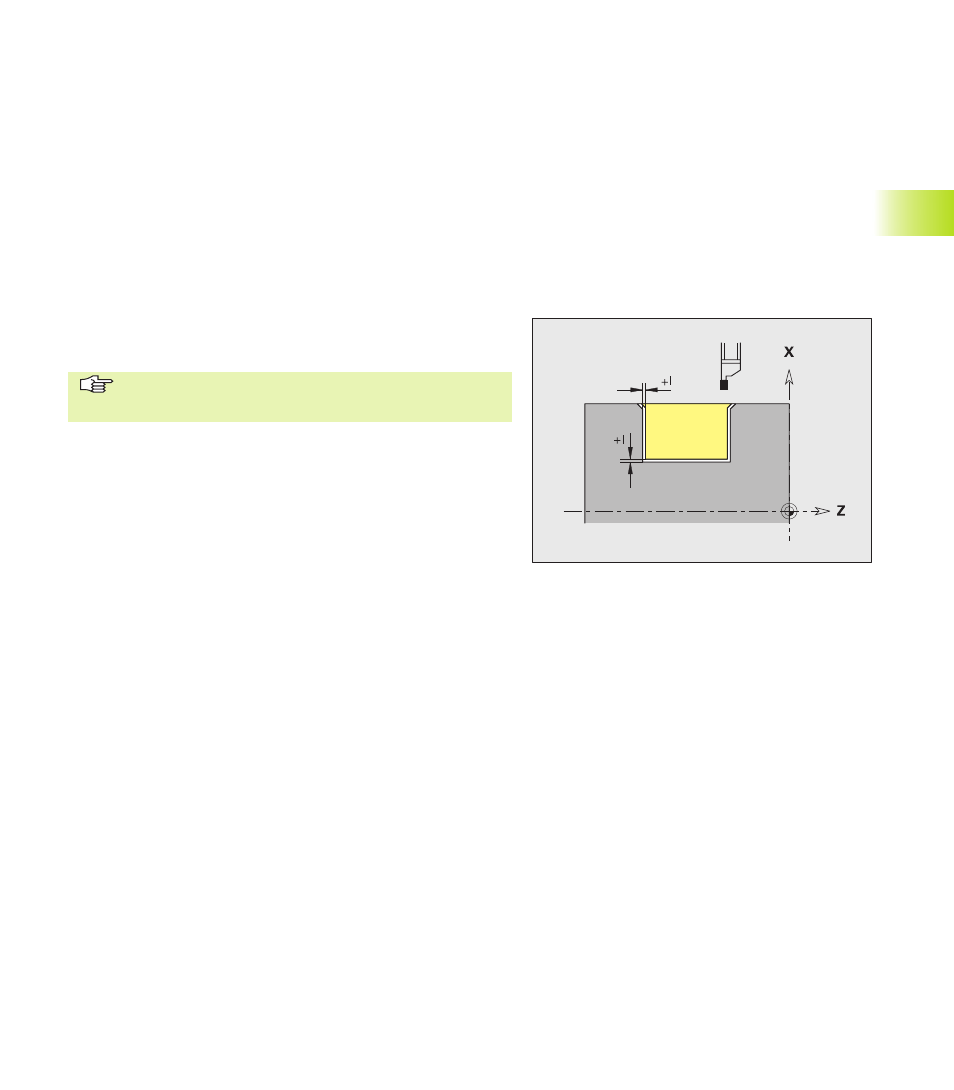

G866 mecaniza una profundización definida con G22-Geo. El CNC
PILOT reconoce en base a la definición de la herramienta si se trata
de un mecanizado interior o exterior o si se trata de una
profundización radial o axial.
Cálculo de la división de corte (SBF: ver parámetro de mecanizado
6):
desviación máxima = SBF * anchura del filo (cuchilla)
Parámetros
NS:
Número de frase (ref. a G22-Geo)
I: Sobremedida (profundización previa) – por defecto: 0
■ I=0: la profundización se realiza en un sólo paso
■ I>0: en el primer paso se profundiza; en el segundo se
realiza el acabado
E: Tiempo de espera - sin introducción: tiempo de una vuelta del
cabezal
■ con I=0: en cada profundización
■ con I>0: sólo en el acabado
Corrección del radio de la cuchilla: se realiza
Sobremedidas: No se calculan
Desarrollo del ciclo
1 Se calcula la subdivisión del corte
2 se aproxima desde el punto de arranque para
realizar el primer corte (profundización radial:
primero en dirección Z, después en X;
profundización axial: primero en dirección X
después en Z)
3 profundiza (como se indica en ”I”)
4 retrocede en marcha rápida y se aproxima para el
siguiente corte
5 cuando I=0: se espera el tiempo ”E”
6 se repite 3...4 hasta que se ha realizado la
profundización
7 cuando I>0: se realiza el acabado del contorno
