4 DIN PLUS 68
4.2.4 Programación de herramientas
La denominación de las posiciones de la
herramienta la determina el fabricante de la
máquina. En este caso cada adopción de
herramienta contiene un número T claro.
En la „Orden T“ (Corte: MECANIZADO) se mecaniza
la posicíón del registro de la herramienta y con ella
la posición basculante del portaherramientas. El
CNC PILOT puede saber la asignación de las
herramientas a posiciones de giro consultando la
sección REVÓLVER o la „Lista de herramientas“,
cuando el número T no se encuentra definido en la
sección REVÓLVER.
4.2 Instr
ucciones de pr
ogr
amación
■ Complementos/Modificaciones en los contornos se
tienen en cuenta activando de nuevo el GRÁFICO.
■ Para las „Visualizaciones de contorno” son necesarios
números de frase NC claros !
Continuación en la página siguiente
El seguimiento del contorno se realiza también en
”contornos auxiliares”.
Condiciones previas para el seguimiento del
contorno:
■ Descripción de la pieza en bruto
■ Suficiente descripción de la herramienta (no es
suficiente la ”definición sencilla de una
herramienta”)
El seguimiento del contorno sólo se realiza para
contornos torneados , no para contornos con eje C
o Y.

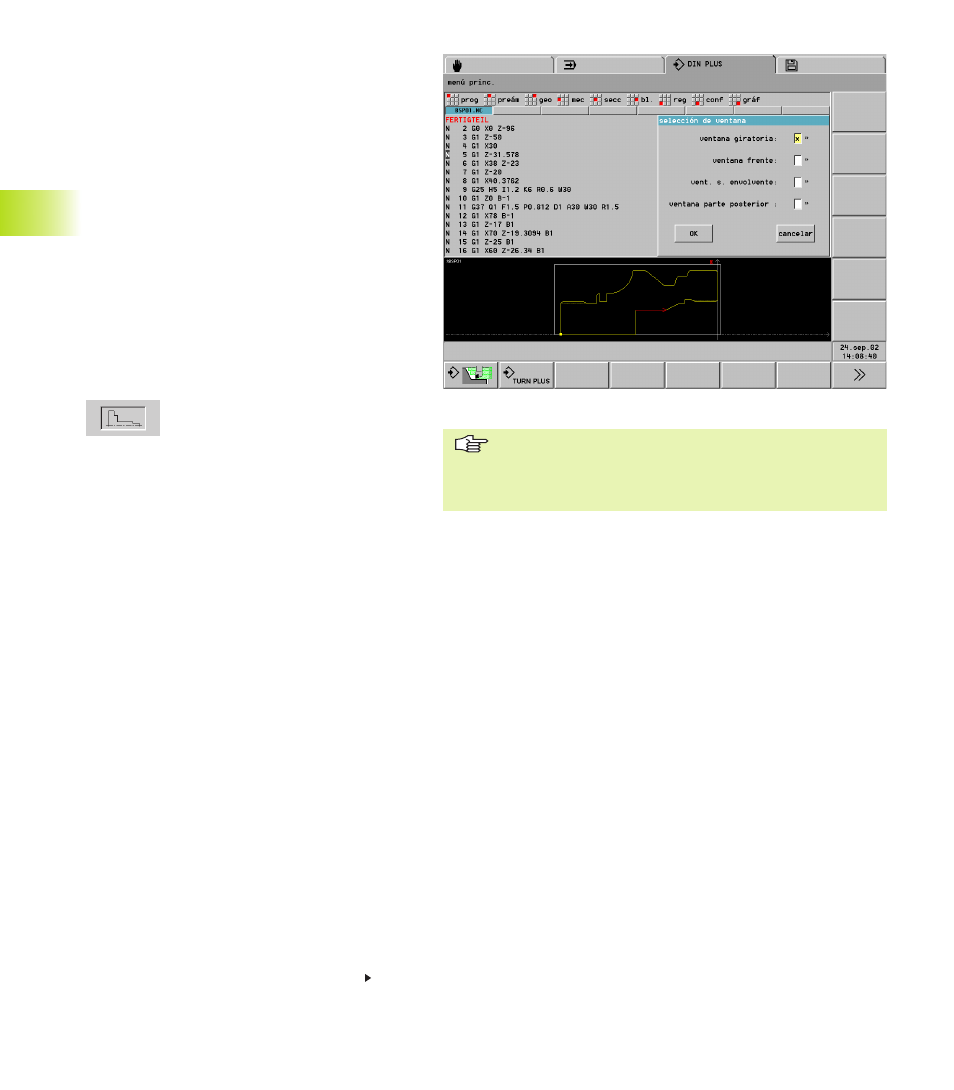

Visualización del contorno
Durante la edición, el CNC PILOT visualiza los
contornos programados en un máximo de dos
ventanas gráficas.
■ Selección de la ventana de gráficos: menú
principal „Ventana gráfica”
■ Volver a la visualización de máquina: menú
principal „gráfico– Gráfico-OFF“
Activar la ventana gráfica o actualizar
contornos
Indicaciones:
■ El punto de arranque del contorno se identifica
con un ”recuadro pequeño”.
■ Si el cursor se encuentra posicionado en una
frase de la pieza „sin mecanizar- o mecanizada”, el
elemento del contorno correspondiente se marca
en rojo y se visualiza la dirección de descripción.
■ EN la programación de los ciclos de mecanizado
se puede emplear el contorno visualizado para
determinar las referencias de frase.
■ En la representación de contornos de superficie
envolvente el CNC PILOT parte de la base del
módelo (diámetro de referencia en SUPERFICIE
ENVOLVENTE).
