3 Funcionamiento manual y automático 22
3.1 A
ctiv
ar
, desactiv
ar
, mar
cas de r
e
fer
encia
■ La Serie, en la que los ejes se desplazan a referencia,
se fija en los parámetros de máquina 203, 253, ..
■ Cancelar la ventana de diálogo „referencia
automática“: activar ciclo-parada
Los finales de carrera de softwarese activan
únicamente después de pasar por referencia.
3.1 Activar, desactivar,
marcas de referencia
3.1.1 Conexión y pasar por referencia
El CNC PILOT visualiza en la línea del
encabezamiento los distintos pasos del arranque
del sistema. A continuación el CNC PILOT le exige
seleccionar un modo de funcionamiento.
Los sistemas de medida fijados en la máquina
determinan si es necesario el desplazamiento de
referencia:
■ Encoder EnDat: no se recomienda el
desplazamiento de referencia
■ Encoders codificados: la posición de los ejes se
determina después de un breve desplazamiento
de referencia
■ Encoder estándar: los ejes se desplazan por
puntos conocidos, establecidos por la máquina
En „Referencia automática“ se desplazan todos los
ejes, en „Teclear referencia“ se desplaza un eje
referencia.

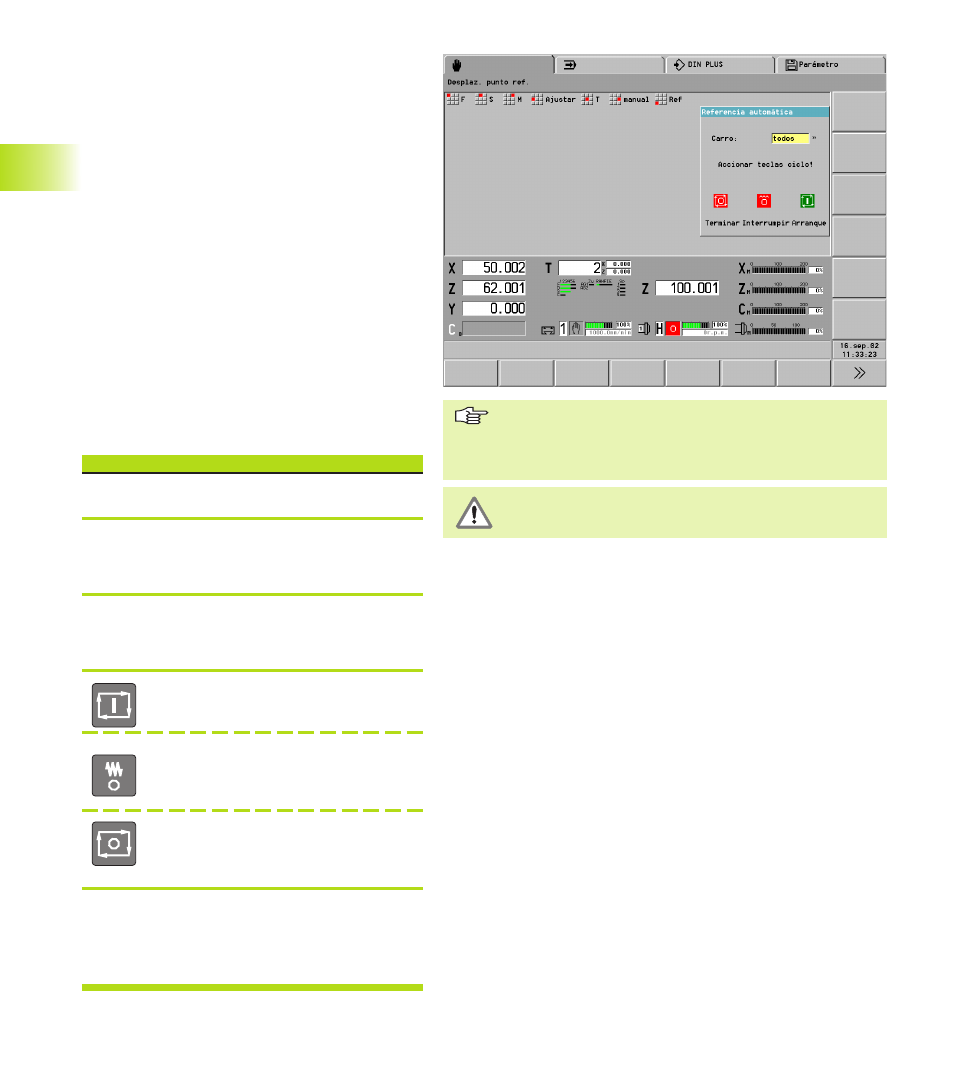

Referencia automática (todos los ejes)
Seleccionar ”Referencia automática”
<
„Estado desplazar punto de referencia“ informa
acerca del estado actual. Los ejes que no se han
desplazado a referencia se representan en gris.
<
Ajustar el carro que se debe desplazar a
referencia o „todos los carros“ (ventana de
diálogo „Referencia automática“)
<
Se lleva a cabo el desplazamiento
referencia
Interrumpe el desplazamiento de
referencia – Iniciar ciclo continúa el
desplazamiento de referencia
Interrumpe el desplazamiento de
referencia
<
Una vez finalizado el paso por referencia:
■ se activa la visualización de posiciones
■ se puede seleccionar el funcionamiento
automático.
Vigilancia de los encoders EnDat
Si su máquina está equipada con encoders EnDat, el control
numérico memoriza las posiciones de los ejes al desconectarlo. Al
encenderlo, el CNC PILOT compara para cada eje la posición en el
encendido con la posición memorizada en la desconexión.
Si existen diferencias se visualiza uno de los siguientes avisos:
■ “El eje se movió tras el apagado de la máquina.”
Revise y confirme la posición actual, en caso de que el eje
efectivamente se moviera.
■ ”La posición del eje del encoder memorizada no es válida.”
Este aviso es correcto, si el control numérico se enciende por
primera vez, y el encoder u otros componentes
del control numérico han sido modificados.
■ ”Los parámetros fueron cambiados. La posición del encoder del
eje memorizada no es válida.”
Este aviso es correcto, si los parámetros de la configuración han
sido modificados.
