4.9 Ciclos de taladrado
4.9 Ciclos de taladrado
Ciclo de taladrado G71
G71 crea taladrados axiales/radiales con herramientas fijas o
motorizadas.
El ciclo se utiliza para:
■ Taladro individual sin descripción del contorno
■ Taladrado con descripción del contorno (taladro individual o
modelo de taladros) de las secciones del programa:
■ FRENTE
■ PARTE POSTERIOR
■ SUPERFICIE ENVOLVENTE
Cuando se fija una reducción de avance, esta depende del tipo de
taladro:
■ Taladro de plaquitas giratorias y taladro espiral con 180° ángulo
del taladro:
reducción al final del taladro – 2ª*distancia de seguridad
■ Otro taladro:
Final del taladro – Longitud de corte – distancia de seguridad
(Longitud de corte=punta del taladro; distancia de seguridad: ver
„Parámetro de mecanizado 9 taladros o G47, G147“)
Parámetros
NS:
Número de frase del contorno del taladro (G49-, G300- o
G310-Geo) – sin introducción: Taladro individual sin
descripción del contorno
X, Z: Posición, punto final de longitud, taladros axiales/radiales
(medida del diámetro X)
E: Tiempo de espera en segundos (para el tallado libre en la
base del taladro) – por defecto: 0
V: Reducción del avance (50%) – por defecto: 0
■ V=0 o 2: reducción al principio
■ V=1 oder 3: reducción al principio y al final
■ V=4: reducción al final
■ V=5: sin reducción
Excepción en V=0 y V=1: sin reducción en el taladrado en
taladro con plaquitas giratorias y taladros espirales con ángulo
de taladro a 180°
D: Velocidad de retroceso – por defecto: 0
■ D=0: marcha rápida
■ D=1: avance
K: Plano de retroceso (taladros radiales, taladros plano YZ:
medida del diámetro) – por defecto: para la posición inicial o
en la distancia de seguridad

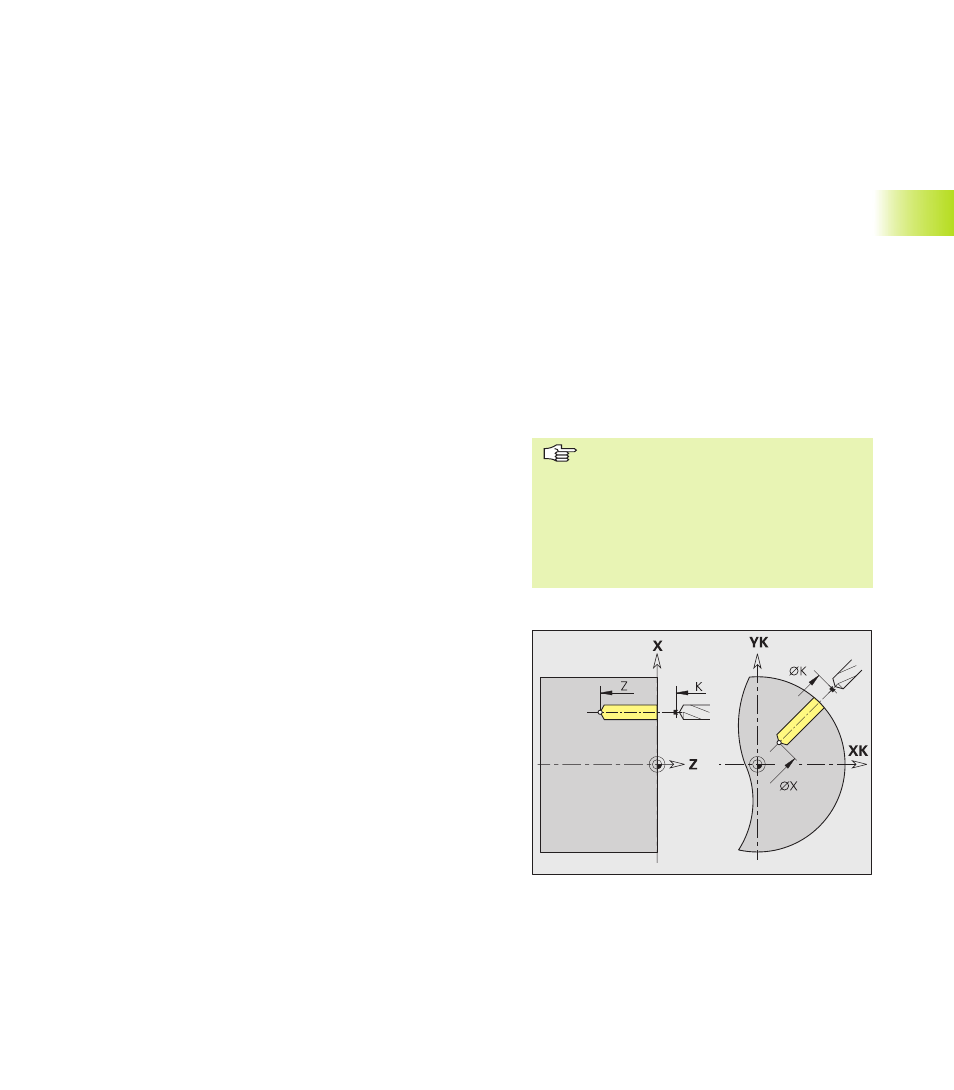

Desarrollo del ciclo
1 en ”taladrado sin descripción del contorno”:
Condición previa: que el taladro esté a la
distancia de seguridad sobre el taladro (punto de
arranque)
en „Taladro con descripción del contorno“:
se desplaza en marcha rápida al „punto inicial“:
■ „K“ no programado: se desplaza a la distancia
de seguridad
■ „K“ programado: se desplaza a la posición „K“ y
a continuación a la distancia de seguridad
2 empezar a taladrar - reducción del avance
dependiendo de ”V”
3 taladrado con velocidad de avance
4 perforar - reducción del avance dependiendo de
”V”
5 retroceso - en marcha rápida/avance
independientemente de ”D”
6 Posición de retroceso:
■ „K“ no programado: retroceder al „punto
inicial“
■ „K“ programado: retroceder a la posición „K“
■ Taladro individual sin descripción del
contorno: programar alternativamente „X
o Z”
■ Taladro con descripción del contorno:
no programar „X, Z”.
■ Modelo de taladro: „NS” visualiza en el
contorno del taladro (no en la definición
del modelo).
