CNC PILOT 4290 de HEIDENHAIN 61
Softkeys
Cambiar al modo de funcionamiento simulación
Cambiar al modo de funcionamiento TURN PLUS
Cambiar programa NC
Cambiar programa NC
Cambiar ventana de edición
Ajustar ventana completa (una ventana de edición)
Ajustar ventana doble o triple
Activar gráfico

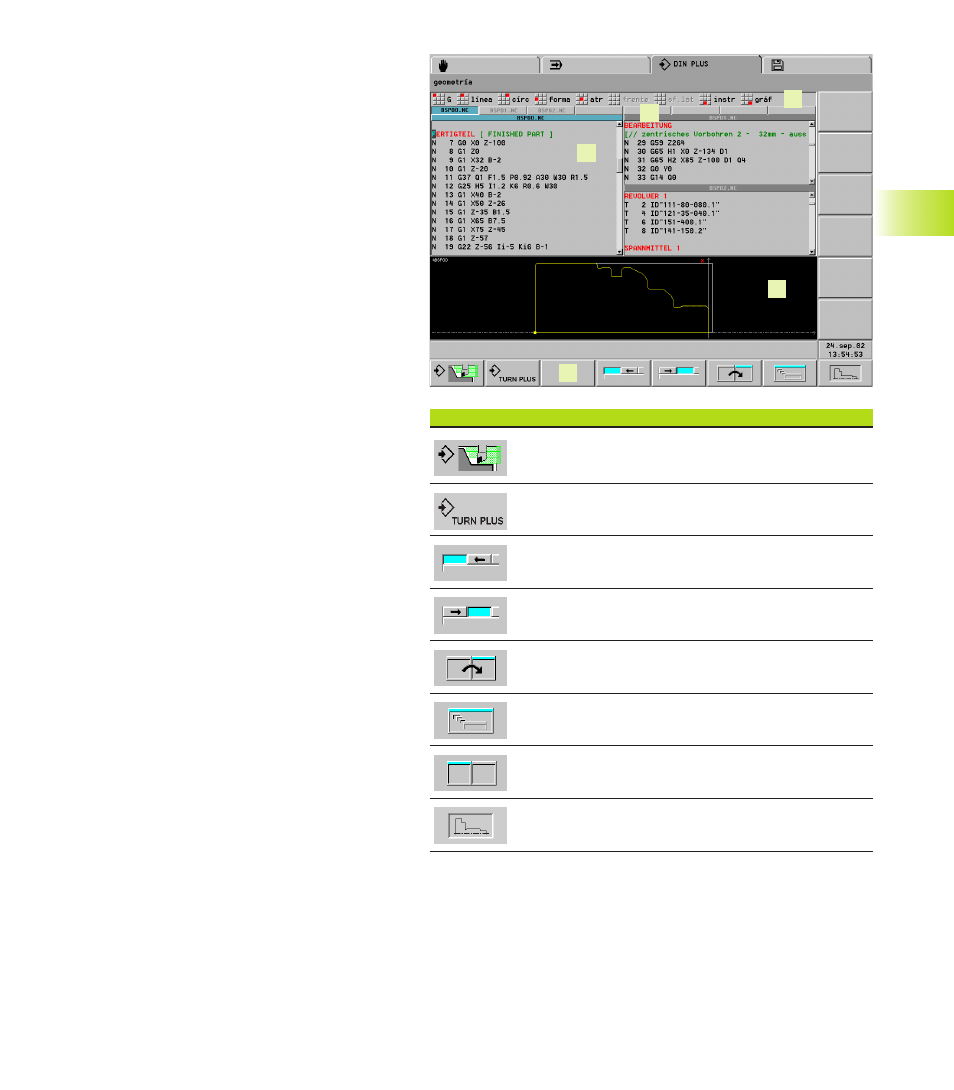

4.1.2 Pantalla DIN PLUS
1 Carátula del menú
2 Visualización de programas NC cargados – se
marca el programa seleccionado
3 Ventana de edición entera, doble o triple – la
ventana selecionada está marcada
4 Visualización del contorno (o visualización de
máquina)
5 Softkeys
Edición paralela
Es posible mecanizar de forma paralela hasta ocho
programas NC/subprogramas NC. El CNC PILOT
presenta programas NC de forma opcional en una
ventana completa, doble o triple.
Menús principales y submenús
Las funciones del editor DIN PLUS están divididas
en el ”menú principal” y en ”submenús”. A los
submenús se accede
■ seleccionando los puntos del menú
correspondientes
■ posicionando el cursor en el segmento del
programa
Softkeys
Para el cambio rápido en „Modos de
funcionamiento próximos“, el cambio de la ventana
de edición y para activar el gráfico se dispone de
softkeys.
4.1 Programación DIN
1
2
3
4
5
