3.5 Funcionamiento automático
Continuación en la página siguiente
Softkeys
Volver a la visualización de frase
Activar la lupa
Ajustar el funcionamiento frase a frase
Presentación de las trayectorias de desplazamiento:
Línea o huella(de corte)
Representación de la herramienta: luminoso o
herramienta
■ „Movimiento“ sólo se encuentra disponible en tornos
con un carro.
■ Si no se programa una pieza mecanizada, se acepta la
„Pieza mecanizada estándar“ (parámetro de control 23).
3.5.8 Visualización gráfica
La „Gráfica automática“ representa piezas sin
mecanizar y mecanizadas y visualiza las trayectorias
de desplazamiento. De esta forma se puede
comprobar el proceso de acabado en posiciones no
visibles, obtener una visión del estado de acabado,
etc.
Todos los mecanizados, incluso los mecanizados de
fresado se representan en la „Ventana de giro“
(Visualización XZ).

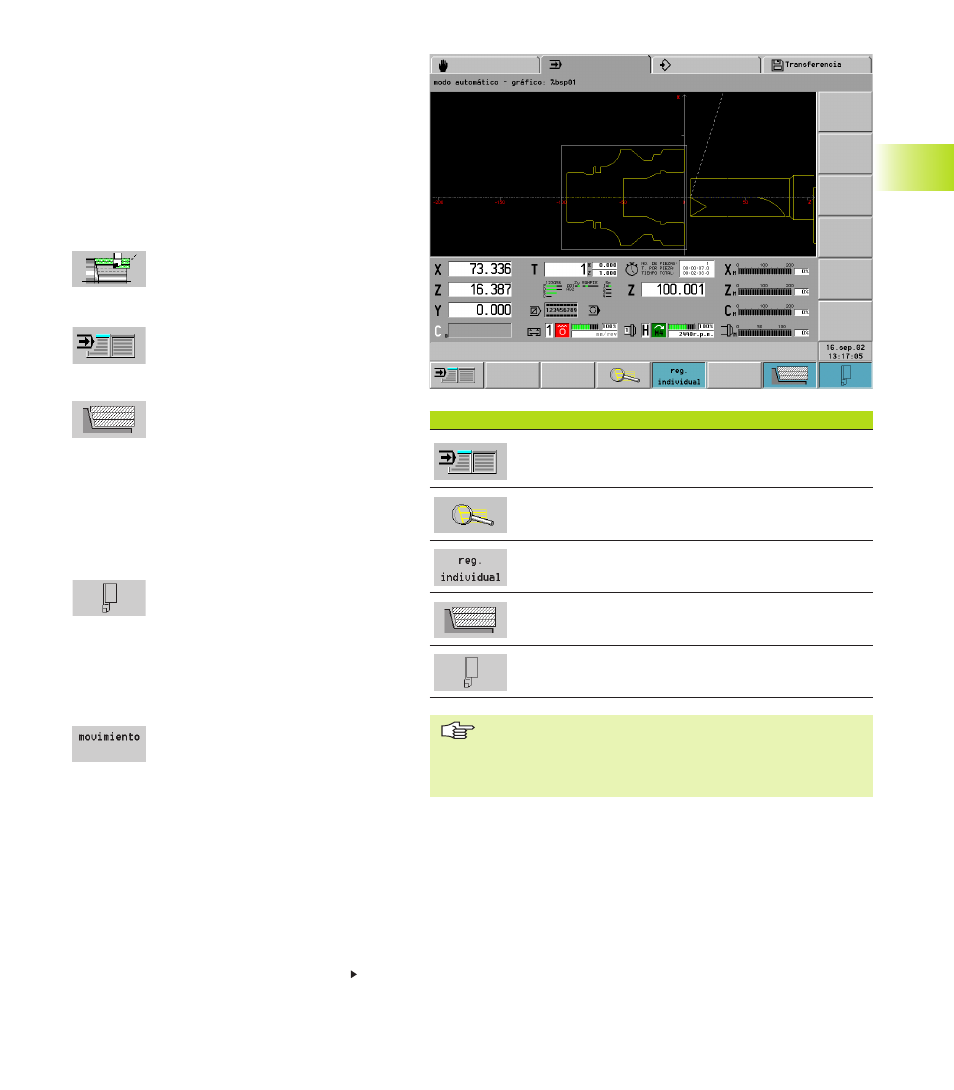

Activar la gráfica – si la gráfica se
encontraba activa la representación
se ajusta al estado de mecanizado
actual.
volver a la visualización de frase
Ajustes:
Línea: Cada movimiento de la
herramienta se representa como
línea, referida a la punta de corte
teórica.
Huella de corte: representa la
superficie pintada de la „zona de
corte“ de la herramienta rayada. El
campo mecanizado se observa
teniendo en cuenta la geometría del
filo (véase ”
5.1 El modo Simulación”).
Punto luminoso: El pequeño
rectángulo blanco) representa la
punta de corte teórica
Herramienta: Se representa el
contorno de la herramienta.
(Condición previa: descripción
suficiente en el banco de datos de
herramientas.)
Estándar: En cada transferencia de la
frase se traza la trayectoria completa
Movimiento:Representa el arranque
de viruta sincrónizado al proceso de
producción.
Requisitos:
■ Pieza sin mecanizar programada
■ „Movimiento“ debe ajustarse al
principio del programa NC
■ en repeticiones de programa (M99)
se inicia el „Movimiento“ en el
siguiente recorrido de programa NC.
