5.7 Vista 3D

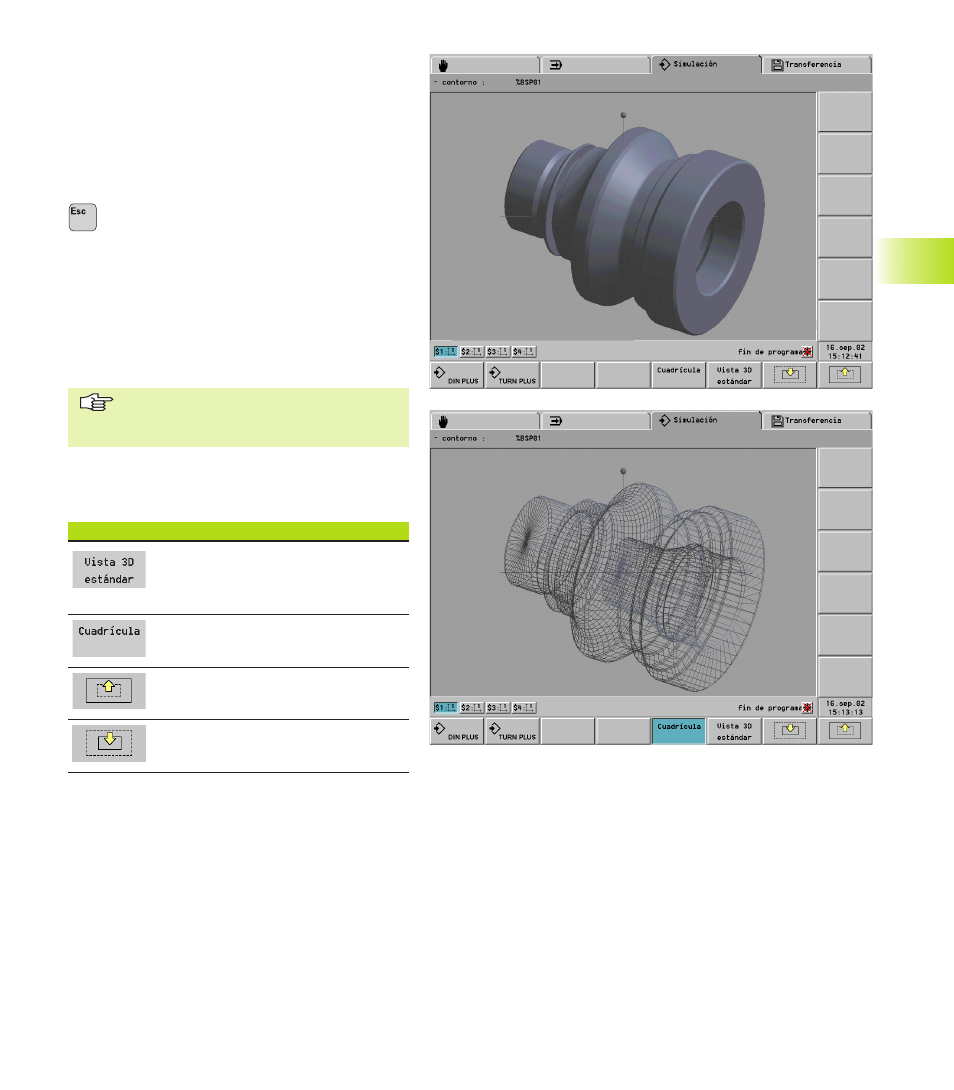

En la vista 3D el CNC PILOT visualiza la herramienta
correspondiente con el estado de mecanizado
simulado. Al llamar la representación 3D de la
simulación del contorno, se representa la parte
mecanizada.
Llamada: Punto del menú „Vista 3D“
Abandonar vista 3D
Influir en la representación
■ Mediante una softkey es posible cambiar entre
„Volumen- o representación en cuadrícula“
■ aumentar: softkey o disminuir „página adel-
ante“
■ girar softkey o „página atrás“
■ teclas cursoras, tecla más o menos
■ softkey „Vista 3D estándar“ representa la pieza
en tamaño estándar y posición estándar
La vista 3D tiene en cuenta los contornos
creados por mecanizado de giro – no se
producen mecanizaciones C o Y.
