CNC PILOT 4290 de HEIDENHAIN 99
3.6 V
isualización de la máquina

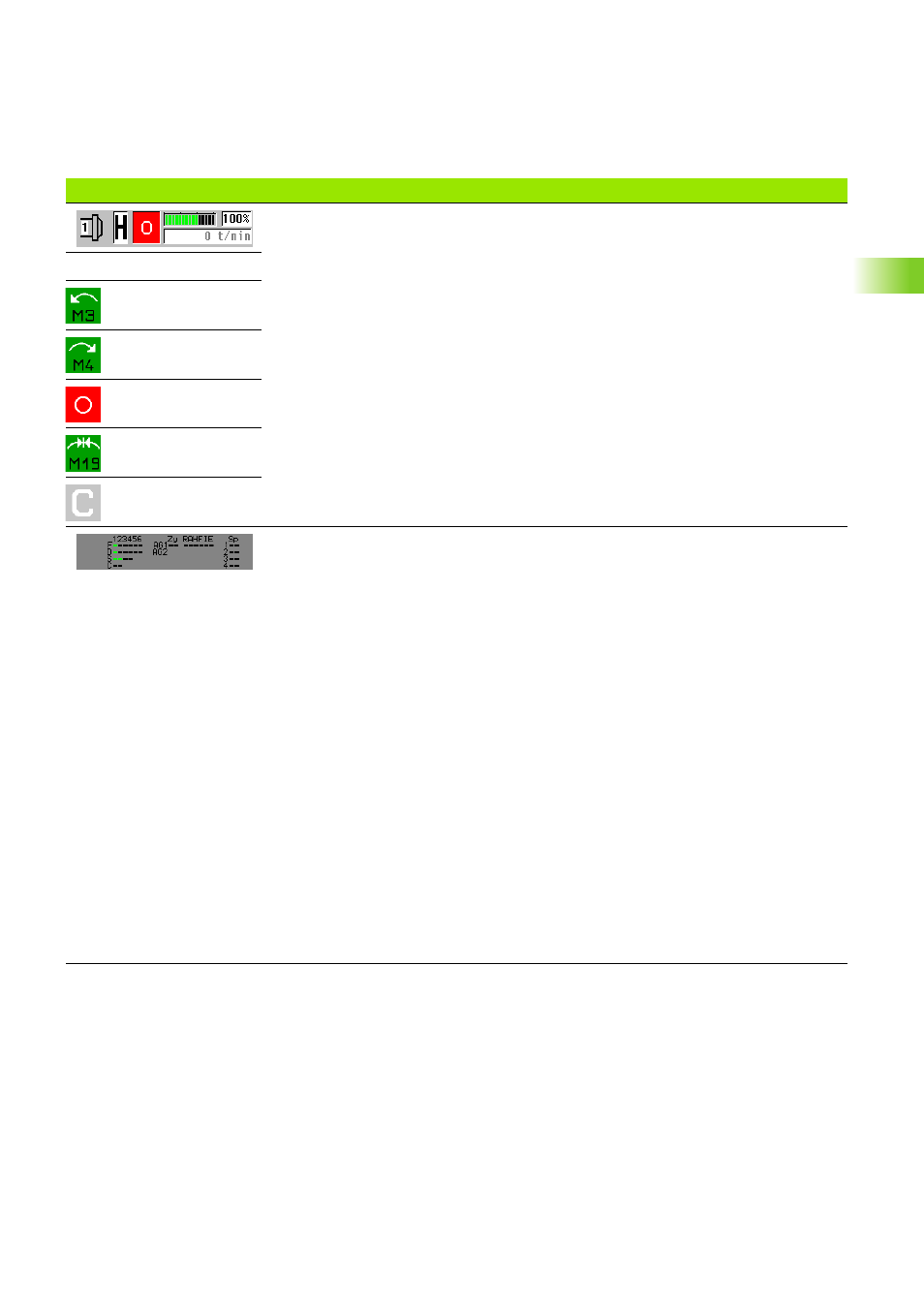

Visualización del cabezal
„ Símbolo blanco: "bloqueado"
„ Cifra en el símbolo del cabezal: nivel del engranaje
„ Cifra/"H": cabezal seleccionado
„ Estado del cabezal
„ Gráfica de barras: superposición de la velocidad "en %"
„ Campo superior: superposición de la velocidad
„ campo inferior:
„ velocidad actual
„ con el carro parado: velocidad nominal (fuente en gris)
„ en la regulación de la posición (M19): posición del cabezal
Estado del cabezal:
Sentido de giro del
cabezal M3
Sentido de giro del
cabezal M4
Stop cabezal
Cabezal en regulación
de posición (M19)
Eje C está "activado"
Resumen de las ediciones
Visualiza los desbloqueos de un máximo de 6 canales NC posibles, 4 husillos, 2 ejes C.
Desbloqueos marcados (en verde).
„ Grupo de visualización a la izquierda: "Desbloqueos"
„ F: Avance
„ D: Datos
„ S: Cabezal
„ C: Eje C
„ 1..6: número del carro / del cabezal, del eje C
„ Grupo de visualización en el centro: "Estado"
„ Zy - visualización izquierda: ciclo conectado/desconectado
„ Zy - visualización derecha: parada del avance;
„ R=pasar por referencia
„ A:funcionamiento automático
„ H: control manual
„ F=desbloquear (después de pasar por finales de carrera);
„ I: modo de funcionamiento Inspección
„ E: conmutador de ajuste
„ Grupo de visualización a la derecha: "Cabezal"
„ Visualización de la "dirección de giro izquierda/derecha"
„ ambas activas: posicionamiento del cabezal (M19)
Elementos de visualización
