616
8.1 Banco de dat
o
s de her
ramientas
Parámetros de herramientas
El empleo de los parámetros de herramienta está marcado:
„ G: Datos básicos
„ S: Representación de la herramienta en la simulación/gráfico de
control
„ TP: Informaciones para TURN PLUS (selección de herramientas).
Parámetros del torno

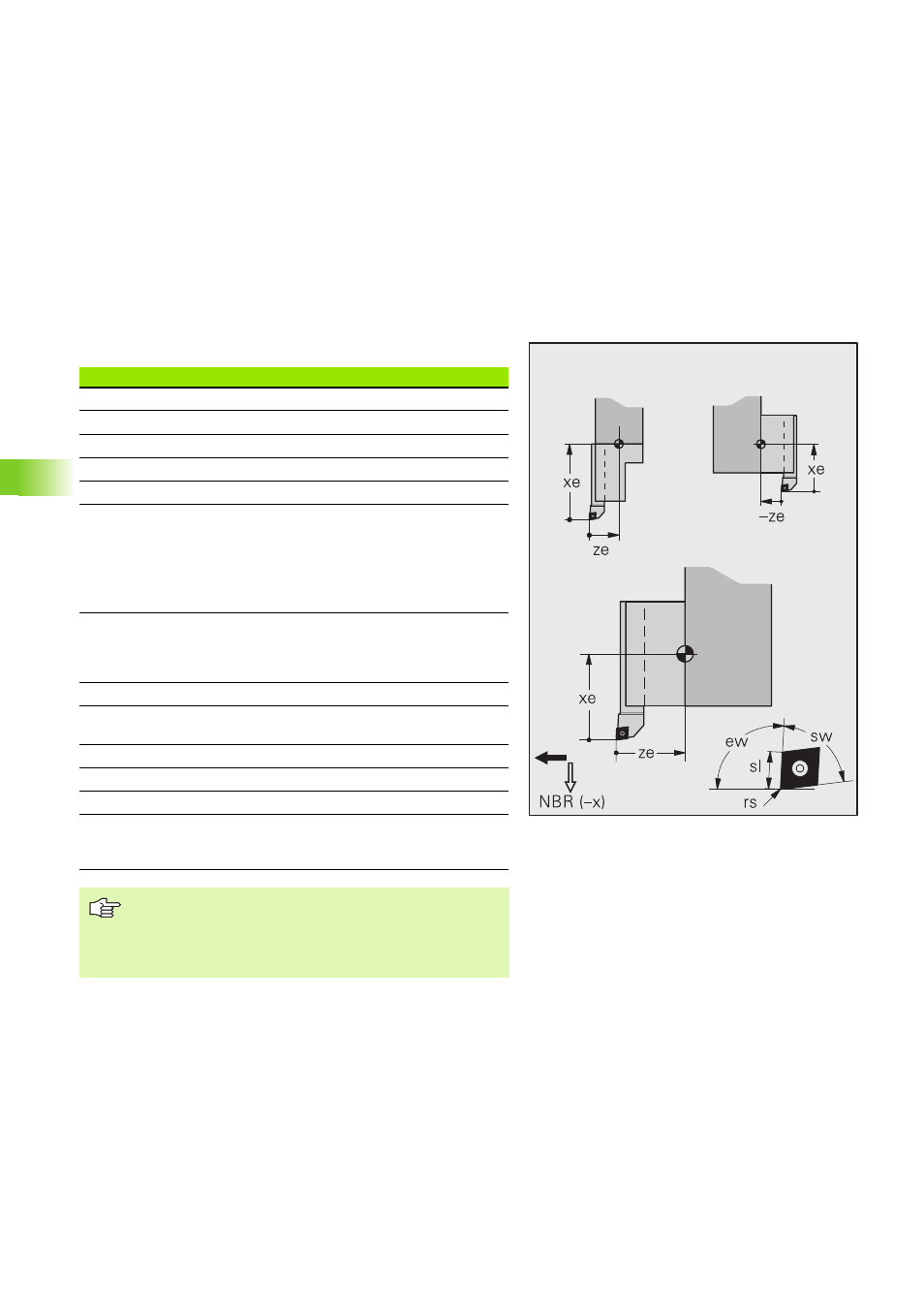

Herramienta ejemplo: tipo 111
Parámetro ventana de diálogo 1 G S TP
ID: número de identidad de la herramienta • • •
X-, Z-, Y-Maß (xe, ze, ye): medidas de ajuste • – –
Áng.ajuste (ew): ángulo de ajuste • • •
áng.p.W (sw): ángulo de la punta • • •
Radio (rs): radio de la cuchilla • • •
A. cuch (sb)
„ Hta. punzante: ancho de la cuchilla • • •
„ Herramienta de roscado: distancia entre la arista
y la punta de la cuchilla • • –
„ Moleta: ancho de la bobina – • –
L.cuch (sl)
„ Moleta: diámetro de la bobina – • –
„ otras herramientas: longitud de la cuchilla • • •
NBR: dirección del mecanizado auxiliar • – •
Corr. X, Z, Y, (DX, DZ, DY): valores de corrección
(máxima +/- 10 mm) • – –
Sent. giro: sentido de giro del husillo • – •
l. útil (nl): longitud útil en herramientas interiores – – •
pr.pen. (et): profundidad de penetración máxima • • •
Corr-S (DS): corrección especial 3er lateral de la
cuchilla (anchura máxima de la cuchilla +/– 10 mm).
Véase también G148 y G150/G151 • – –
Herramienta de roscado:
„ Se mide "ze" o bien "xe" a partir de la arista de la cuchilla.
„ La "dirección de giro" decide, si se utiliza una
"herramienta a la defilée" o una "herramienta estándar".
