4.21 Ciclos de t
o
rn
eado sencillos

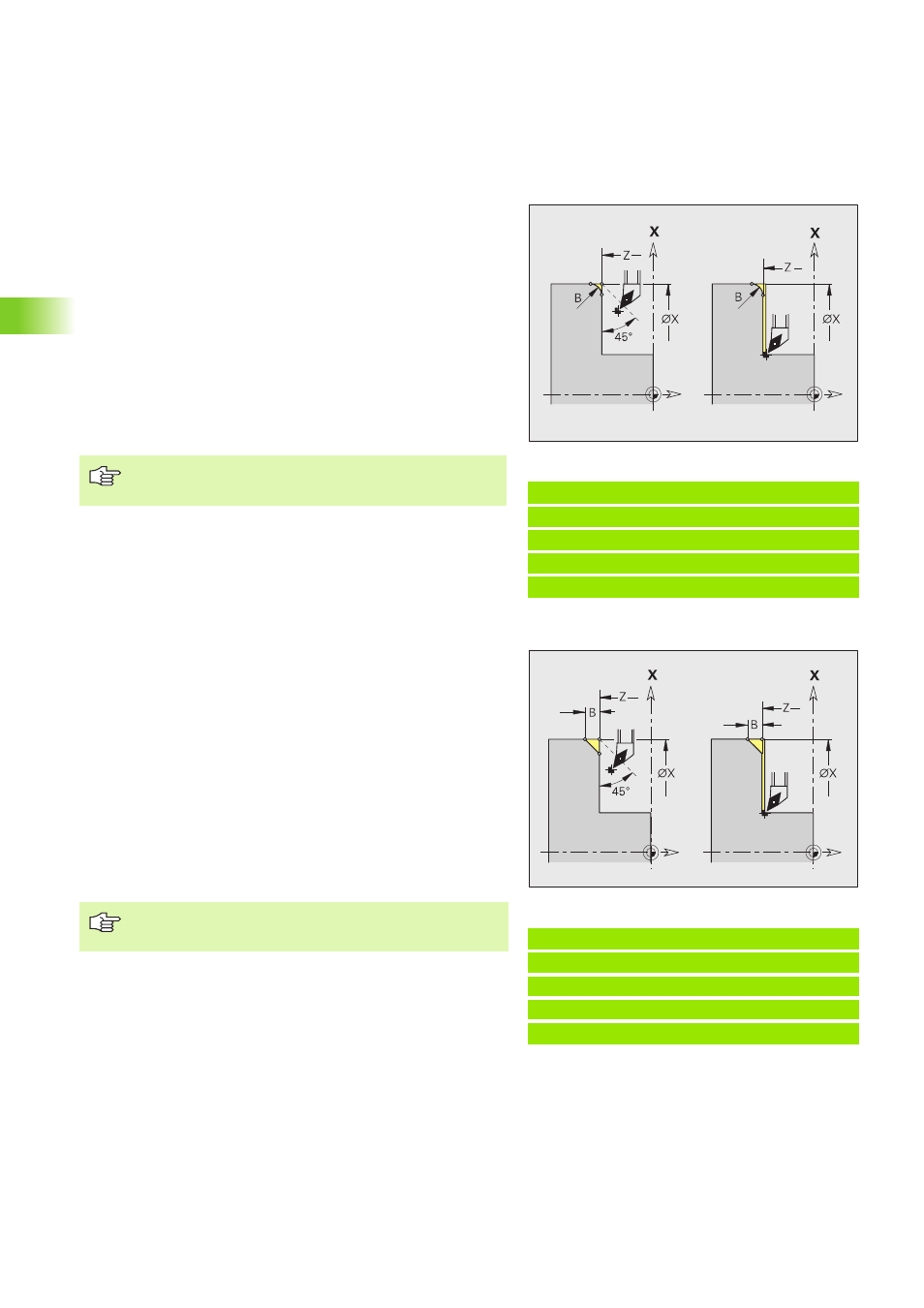

Ciclo Radio G87
G87 realiza radios de transición en esquinas interiores y exteriores
perpendiculares y paralelas a los ejes. La dirección se obtiene a partir
de la "orientación/sentido de mecanizado" de la herramienta.
Se mecaniza el elemento longitudinal o transversal anterior, cuando la
herramienta, antes de la ejecución del ciclo, se encuentra en la
coordenada X o Z del punto de la esquina.
Ciclo Bisel G88
G88 realiza biseles en esquinas exteriores perpendiculares y paralelas
a los ejes. La dirección se obtiene a partir de la "orientación/sentido de
mecanizado" de la herramienta.
Se mecaniza el elemento longitudinal o transversal anterior, cuando la
herramienta, antes de la ejecución del ciclo, se encuentra en la
coordenada X o Z del punto de la esquina.
Ejemplo: G87
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G87 X84 Z0 B2 [radio]
Parámetros
X Punto de esquina (cota de diámetro)
Z Punto de esquina
B Radio
E Avance reducido (por defecto: avance activo)
„ Se ejecuta la corrección de radio de filo de cuchilla.
„ Las sobremedidas no se compensan.
Ejemplo: G88
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G88 X84 Z0 B2 [bisel]
Parámetros
X Punto de esquina (cota de diámetro)
Z Punto de esquina
B Anchura de bisel
E Avance reducido (por defecto: avance activo)
„ Se ejecuta la corrección de radio de filo de cuchilla.
„ Las sobremedidas no se compensan.
