6.9 F
u
nciones auxiliar
es

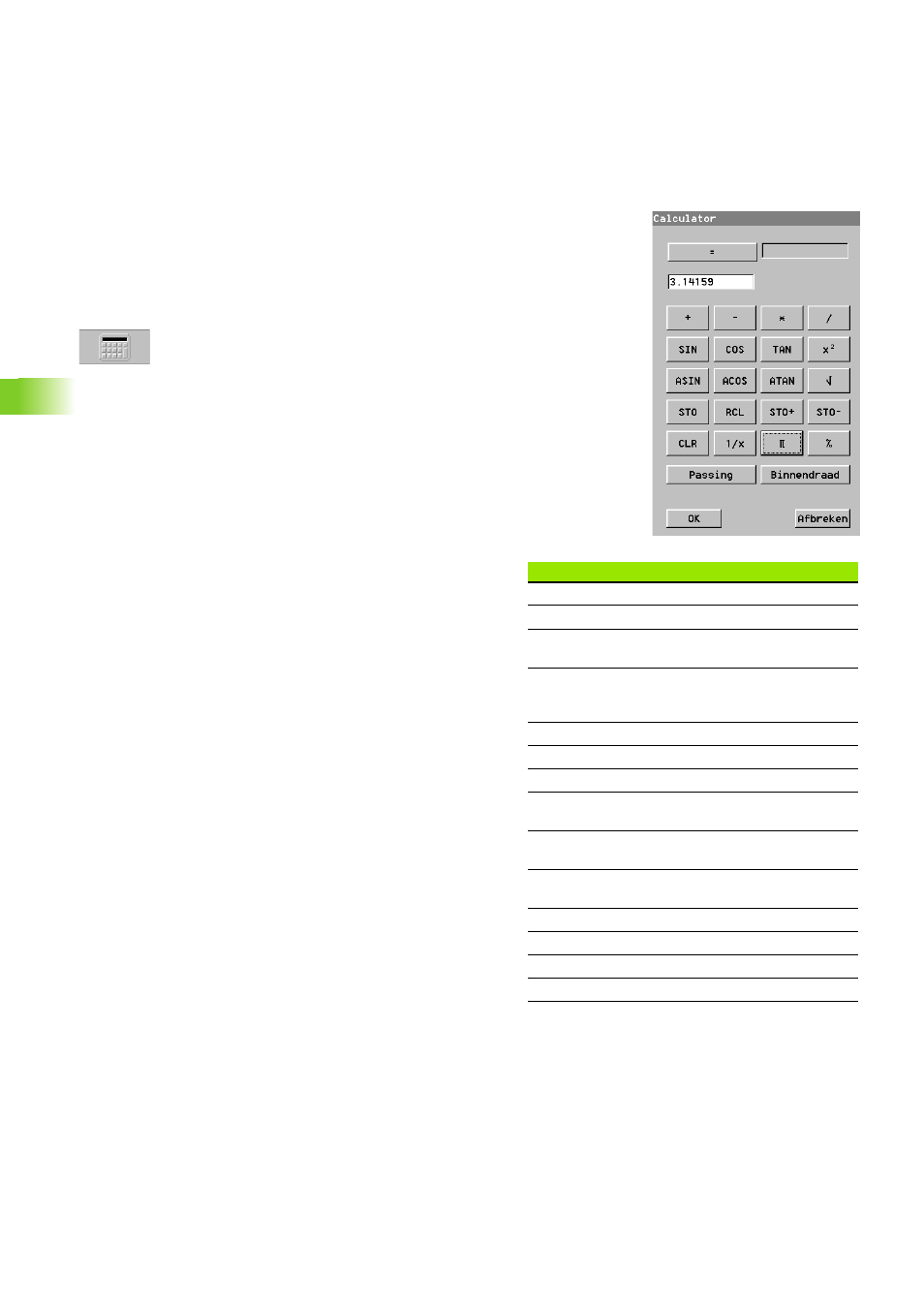

Calculadora
Puede utilizarse la calculadora para cálculos estándar, cálculos de
tolerancias de ajuste y cálculos del diámetro del núcleo del taladro en
roscas hembras.
Realizar cálculos:
U Posicionar el cursor sobre la casilla de introducción de la ventana de
diálogo
U Llamada a la calculadora. Se acepta el valor del campo
de introducción.
U Realizar cálculo
U "OK" desactiva la calculadora aceptando el valor
U "Cancelar" desactiva la calculadora sin aceptar el valor
Instrucciones:
„ Seleccionar y activar la función de cálculo/ campos de introducción
mediante las teclas cursoras o a través del ratón.
„ Las funciones de cálculo (SEN, cuadrado, etc.) se refieren al "valor
visualizado".
Visualizar:
„ Valor visualizado (debajo de "=")
„ Valor memorizado (a la derecha de "=")
„ Operación de cálculo y resultado provisional (a la derecha, junto el
valor visualizado)
Calcular el ajuste (calcula la tolerancia media para los ajustes)
U Introducir el diámetro nominal
U Confirmar el "ajuste"
U Introducir los datos de ajuste (ventana de diálogo "Ajuste")
U Pulsar "OK". La calculadora acepta la "tolerancia media" como valor
de visualización.
Calcular el diámetro del taladro núcleo en roscas hembras (el
diámetro se calcula según las indicaciones de la rosca):
U Pulsar "rosca hembra"
U Introducir los datos de la rosca (ventana de diálogo "Rosca hembra")
U Pulsar "OK". La calculadora calcula el diámetro del taladro núcleo y lo
acepta como valor de visualización.
Funciones de la calculadora
= Realizar cálculo: visualizar resultado
+,-,*,/ Tipos de cálculo básico
SEN,
COS, TAN Funciones trigonométricas
ASEN,
ACOS,
ATAN Funciones de inversión trigonométricas
X² Cuadrar
÷ Raíz de
STO Memorizar valor visualizado
STO+ Sumar el valor visualizado al contenido
de la memoria
STO– Restar el valor visualizado al contenido
de la memoria
RCL Aceptar el contenido de la memoria
como valor de visualización
CLR Borrar visualización
1/X Valor recíproco
p Valor de Pi (3,14159)
n % Cálculo porcentual
