HEIDENHAIN CNC Pilot 4290 V7.1 - Manual (Página 470)

468
6.1
1
Manipulación de cont
or
nos

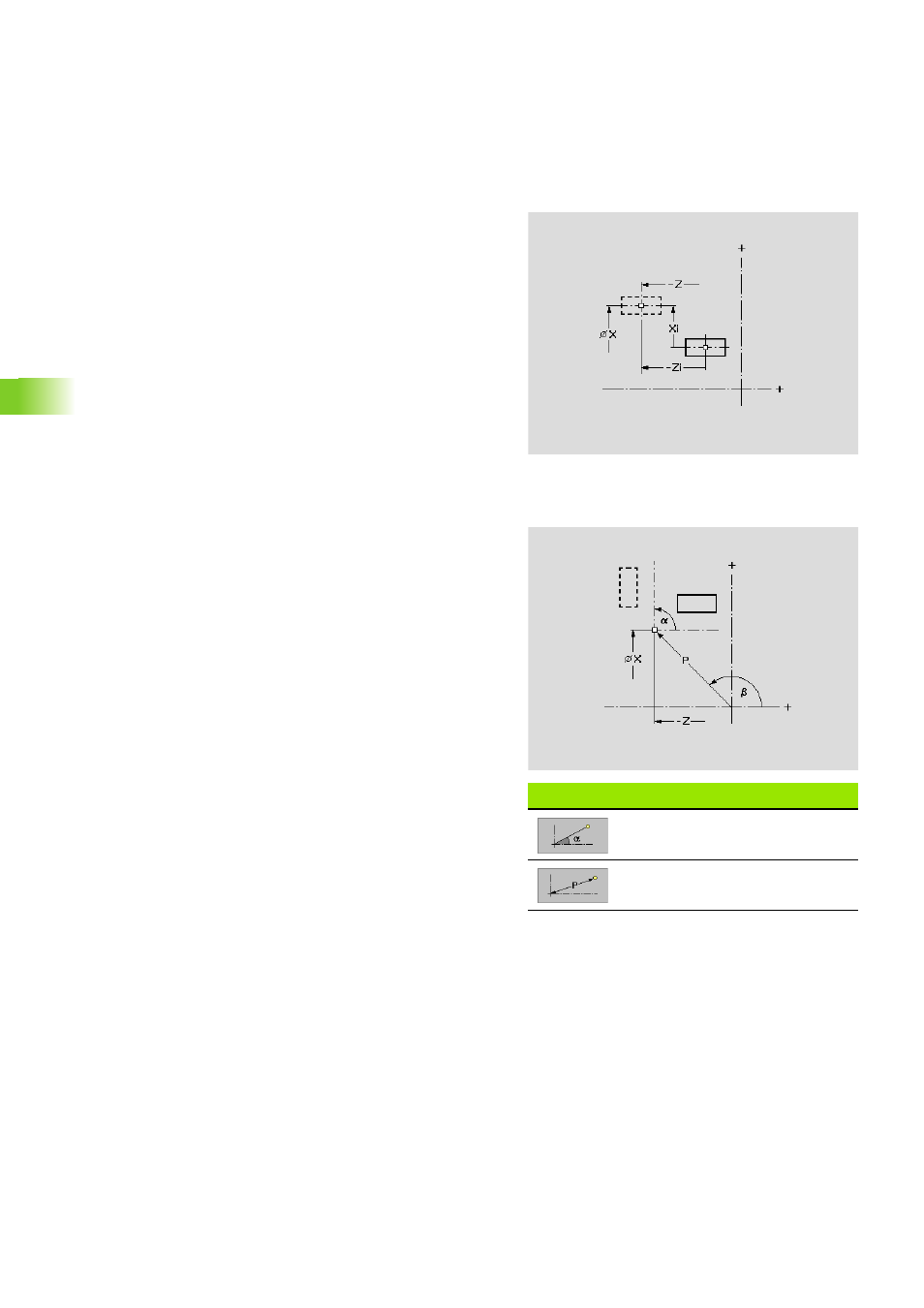

Transformaciones – Desplazar
Esta función desplaza el contorno incrementalmente o a una posición
indicada (punto de referencia: punto de arranque del contorno).
Transformaciones – Girar
Esta función gira el contorno en el punto de giro alrededor del ángulo
de giro.
Parámetros
X Punto final
Z Punto final
Xi Punto de destino - incremental
Zi Punto de destino - incremental
Original (sólo en contornos en el eje C):
„ Copiar: el contorno original permanece invariable
„ Borrar: el contorno original se borra
Softkeys
Medición polar del punto de giro:
ángulo a
Medición polar del punto final: radio
Parámetros
X Punto de giro en coordenadas cartesianas
Z Punto de giro en coordenadas cartesianas
a Punto de giro en coordenadas polares
P Punto de giro en coordenadas polares
W Ángulo de giro
Original (sólo en contornos en el eje C):
„ Copiar: el contorno original permanece invariable
„ Borrar: el contorno original se borra
