Arco de círculo en contorno frontal/posterior
G102-/G103-Geo
G102/G103 define un arco de círculo en un contorno frontal o

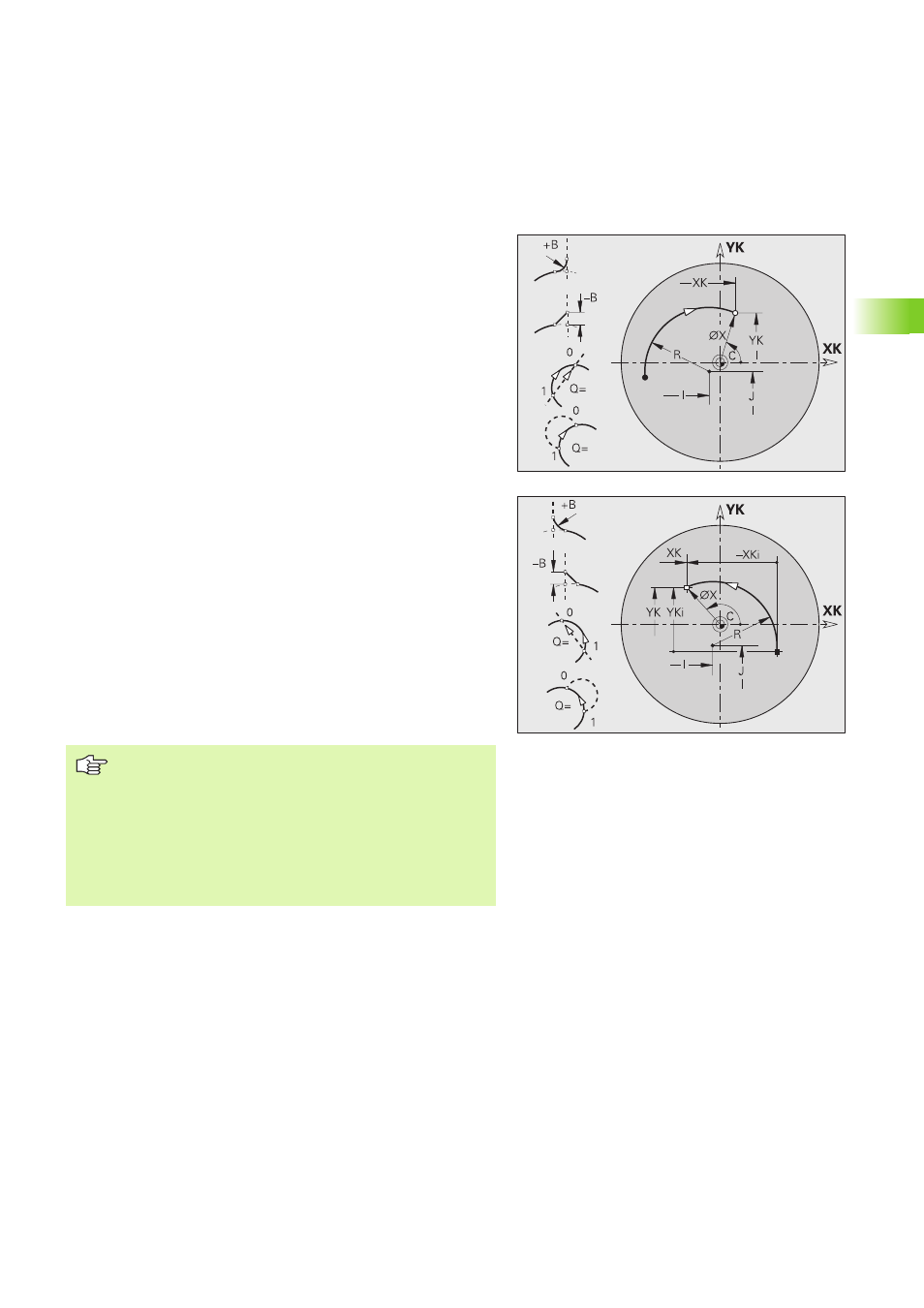

posterior. Sentido de giro (véase imagen de ayuda):
„ G102: en sentido horario
„ G102: en sentido antihorario
Parámetros
X Punto final en coordenadas polares (cota de diámetro)
C Punto final en coordenadas polares (cota angular)
XK Punto final en coordenadas cartesianas
YK Punto final en coordenadas cartesianas
R Radio
I Centro en coordenadas cartesianas
J Centro en coordenadas cartesianas
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
Programación
„ X, XK, YX:: en cotas absolutas, incrementales, con
automantenimiento (comportamiento modal) o "?"
„ C: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
„ I, J: en cotas absolutas o incrementales
„ El punto final no puede coincidir con el punto inicial (no
es un círculo completo).
