386
5.8 Cálculo de tiempos, análisis del punt
o de sincr
o
nización
5.8 Cálculo de tiempos, análisis del
punto de sincronización

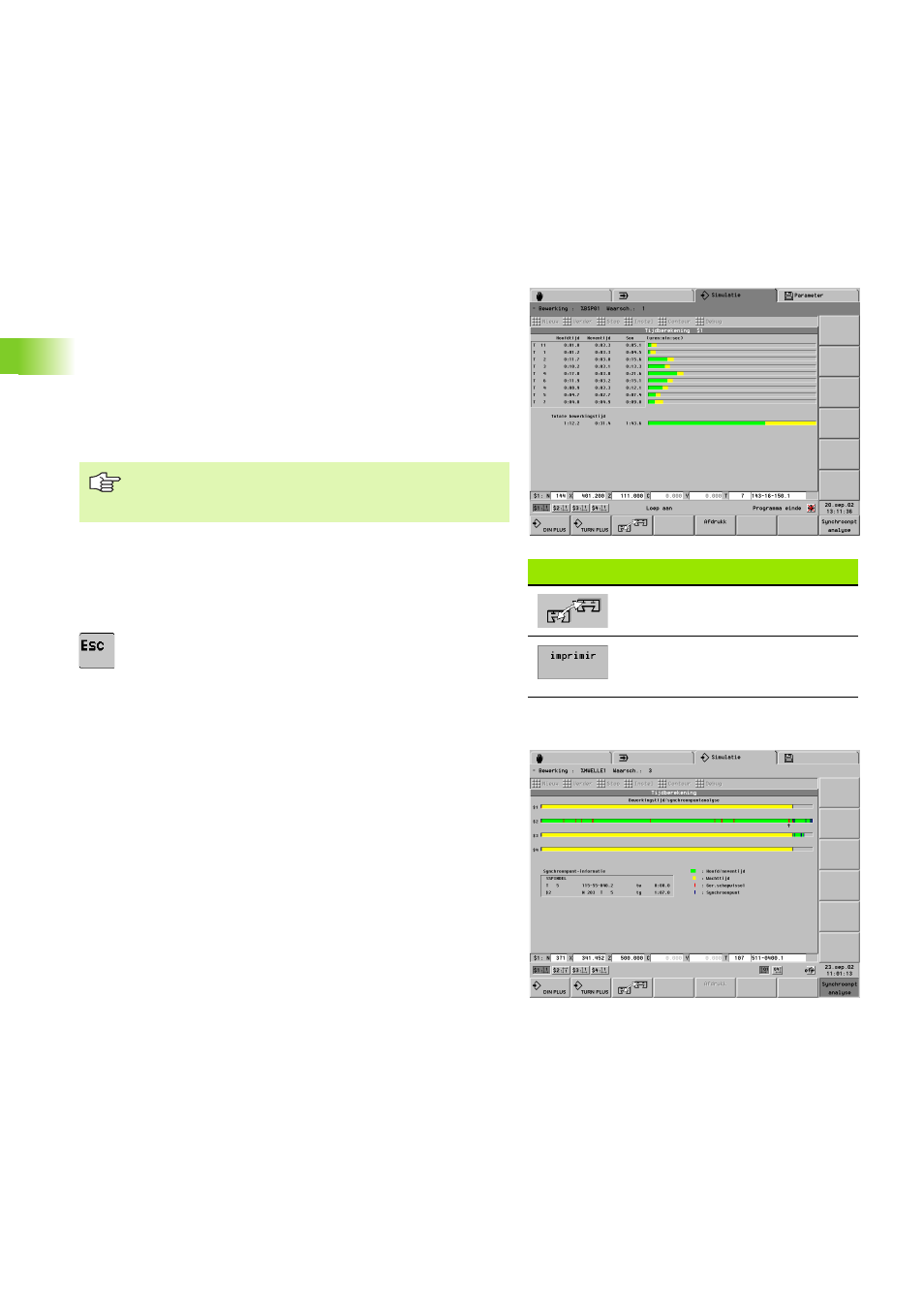

Cálculo de tiempos
Durante la simulación del mecanizado o de movimientos el CNC
PILOT calcula los tiempos principales y secundarios. La visualización
tiene lugar en la tabla "cálculo de tiempos". Aquí la simulación muestra
los tiempos principales, auxiliares y totales (verde: tiempos
principales; amarillo: tiempos auxiliares). Cada línea representa la
aplicación de una nueva herramienta (la llamada a T es imprescindible).
Si el número de registros en la tabla sobrepasa las líneas
representables en una página de pantalla, se llama a la siguiente
información de tiempos con las teclas cursoras "página atrás/
siguiente".
Siempre se puede llamar el cálculo de tiempo con el estado de parada
de la simulación:
U Seleccionar "Ajuste(s) > Tiempos"
Salir del cálculo de tiempo:
U Pulsar la tecla ESC
Análisis del punto de sincronización
El análisis del punto de sincronización representa el desarrollo
cronológico del mecanizado y la dependiencia de unos carros con
otros. Esto ayuda a organizar y optimizar un programa con varios
canales. Información del análisis del punto de sincronización:
„ Tiempos principales/ tiempos auxiliares
„ Tiempos de espera
„ Cambio de herramienta
„ Punto de sincronización
Información del punto de sincronización:
„ La frase NC relevante para el punto de sincronización seleccionado
„ "tw": tiempo de espera en este punto de sincronización
„ "tg": tiempo de ejecución calculado a partir del inicio del programa
Softkeys
Cambiar al siguiente carro
Emitir el "cálculo de tiempos"
(Véase “Parámetros generales del
control” en pág. 579).
En el parámetro de control 20/21 se pueden determinar
tiempos de conexión que deben tenerse en cuenta en el
cálculo de tiempos auxiliares.
