Fresado axial de roscas G799
A partir del Software versión 625 952-05: G799 fresa una rosca en un
taladro existente.

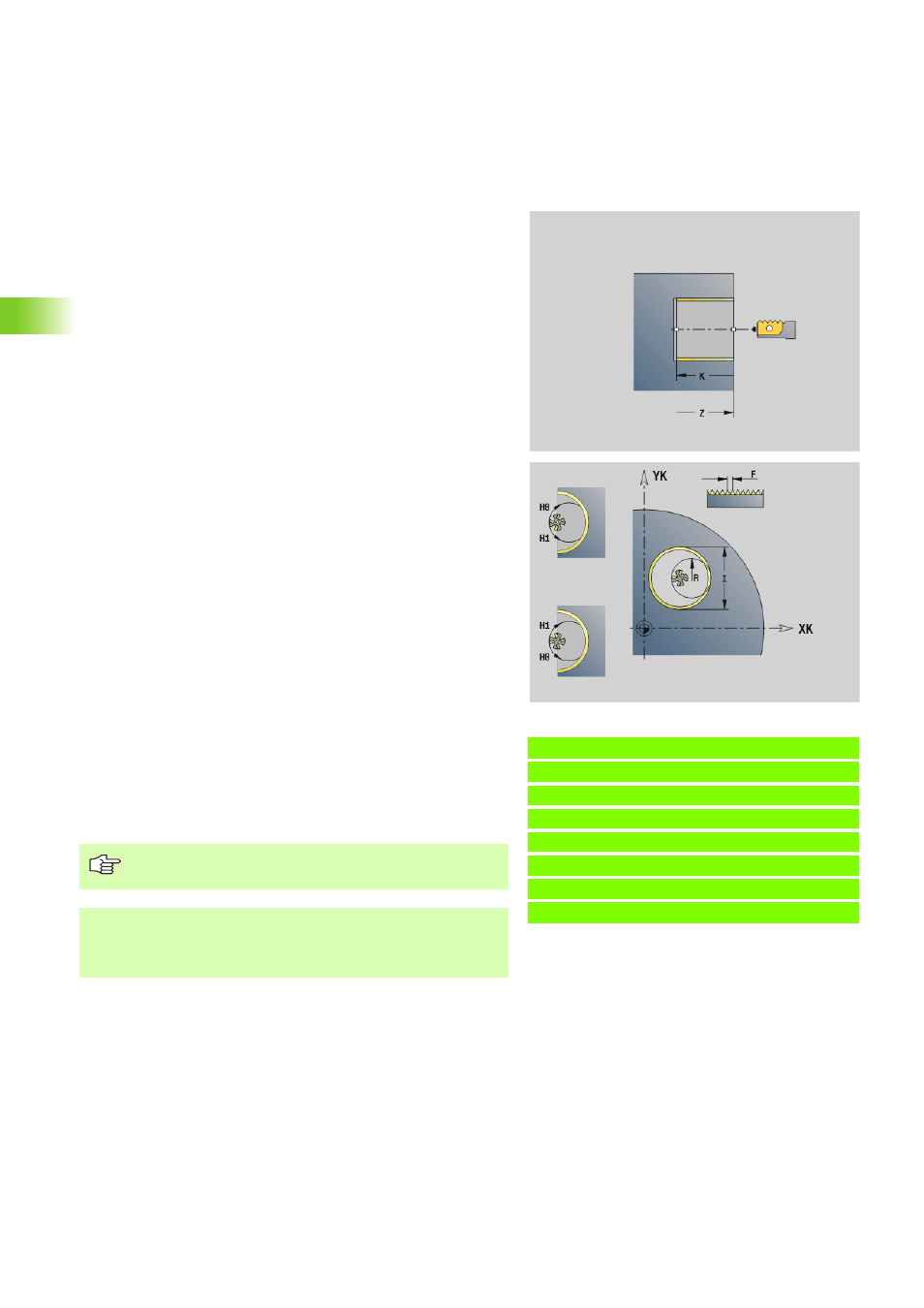

El ciclo posiciona la herramienta dentro del taladro sobre el "punto final
de la rosca". Luego la herramienta se aproxima con el "radio de entrada
R" y realiza el fresado de la rosca. Con ello, la herramienta se aproxima
con cada revolución con el paso "F". A continuación, el ciclo retira la
herramienta y ésta regresa al punto de partida. En el parámetro V se
programa si el fresado de la rosca se realiza con una revolución o, en
el caso de herramientas con una cuchilla, con varias revoluciones.
Ejemplo: G799
%799.nc
[G799]
N1 T9 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G799 XK100 C45 Z0 I12 K-20 F2 J0 H0 V0
N5 M15
FINAL
Parámetros
X Punto inicial (polar)
C Punto inicial (polar)
XK Punto inicial (cartesiano)
YK Punto inicial (cartesiano)
Z Arista superior de fresado
I Diámetro de rosca
K Profundidad de rosca
R Radio de entrada
F Paso de rosca
J Sentido de roscado (por defecto: 0)
„ 0: roscado a derecha
„ 1: Roscado a izqui.
H Dirección de desarrollo del fresado (por defecto: 0)
„ 0: Marcha inversa
„ 1: Marcha sincron.
V Una vez / varias veces
„ 0: se fresa la rosca con un giro de 360°
„ 1: se fresa la rosca con varios giros (herramienta de una
cuchilla)
Utilice herramientas de fresado de rosca para el ciclo
G799.
¡Atención: Peligro de colisión!
La profundidad de taladro debe ser como mínimo F/2 más
profundo que la profundidad de la rosca.
