CNC PILOT 4290 de HEIDENHAIN 143
4.4 Identificación de segment
o
de pr
ogr
ama

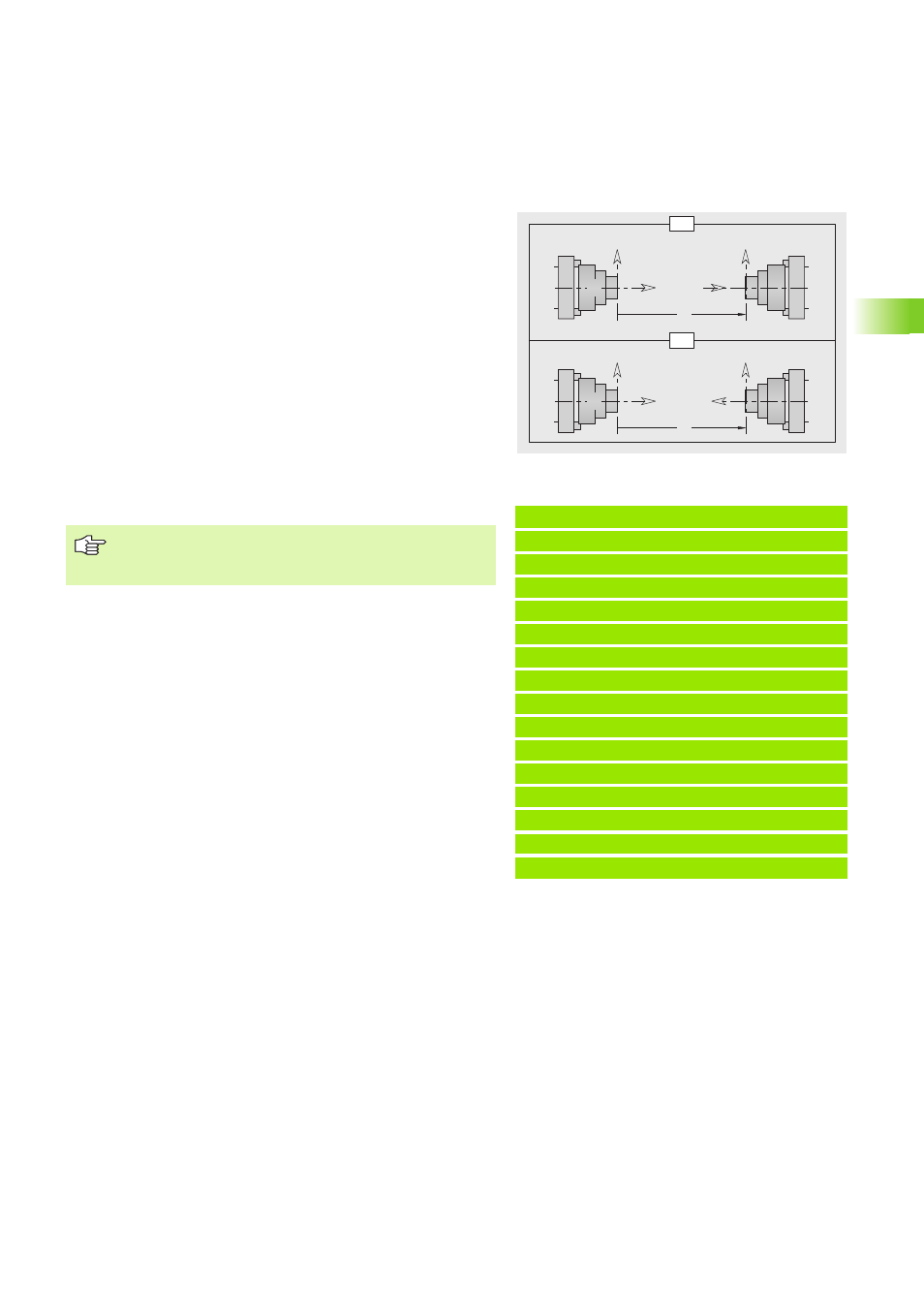

Sección CONTORNO
La sección de programa CONTORNO asigna a la siguiente descripción
del contorno de la pieza en bruto y de la pieza acabada el "número x".
El control numérico gestiona hasta cuatro contornos (piezas) en un
programa NC.
Un G99 en la pieza de mecanizado asigna al contorno un carro o bien
un cabezal.
Segmento PIEZA EN BRUTO
En la sección de programa PIEZA EN BRUTO se describe el contorno
de la pieza en bruto.
Segmento PIEZA ACABADA
En la sección de programa PIEZA ACABADA se describe el contorno
de la pieza acabada. Dentro de la sección PIEZA ACABADA se
emplean otras identificaciones de sección como FRONTAL,
SUPERFICIE ENVOLVENTE etc.
Ejemplo: "Contorno y G99"
ENCABEZAMIENTO DEL PROGRAMA
...
CONTORNO Q1 X0 Z600 [contorno 1]
PZA. EN BRUTO
...
PIEZA ACABADA
. . .
CONTORNO Q2 X0 Z900 V2 [contorno 2]
PZA. EN BRUTO
. . .
PIEZA ACABADA
. . .
MECANIZADO
. . .
N.. G99 Q2 D4
. . .
Q=1..4
V=2
V=0
X
Z
X
Q
Z
X
Z
X
Q
Z
Parámetros
Q Número del contorno (1..4)
X Desplazamiento del punto cero (cota del diámetro)
Z Decalaje del punto cero
V Posición del sistema de coordenadas
„ V=0: el sistema de coordenadas de la máquina es válido
„ V=2: sistema de coordenadas de la máquina reflejado
(dirección Z opuesta al sistema de coordenadas de la
máquina)
Si sólo se mecaniza una pieza en el programa NC,
entonces no es necesaria la identificación de sección
CONTORNO ni G99.
