CNC PILOT 4290 de HEIDENHAIN
443
6.8 Cont
or
nos con eje C

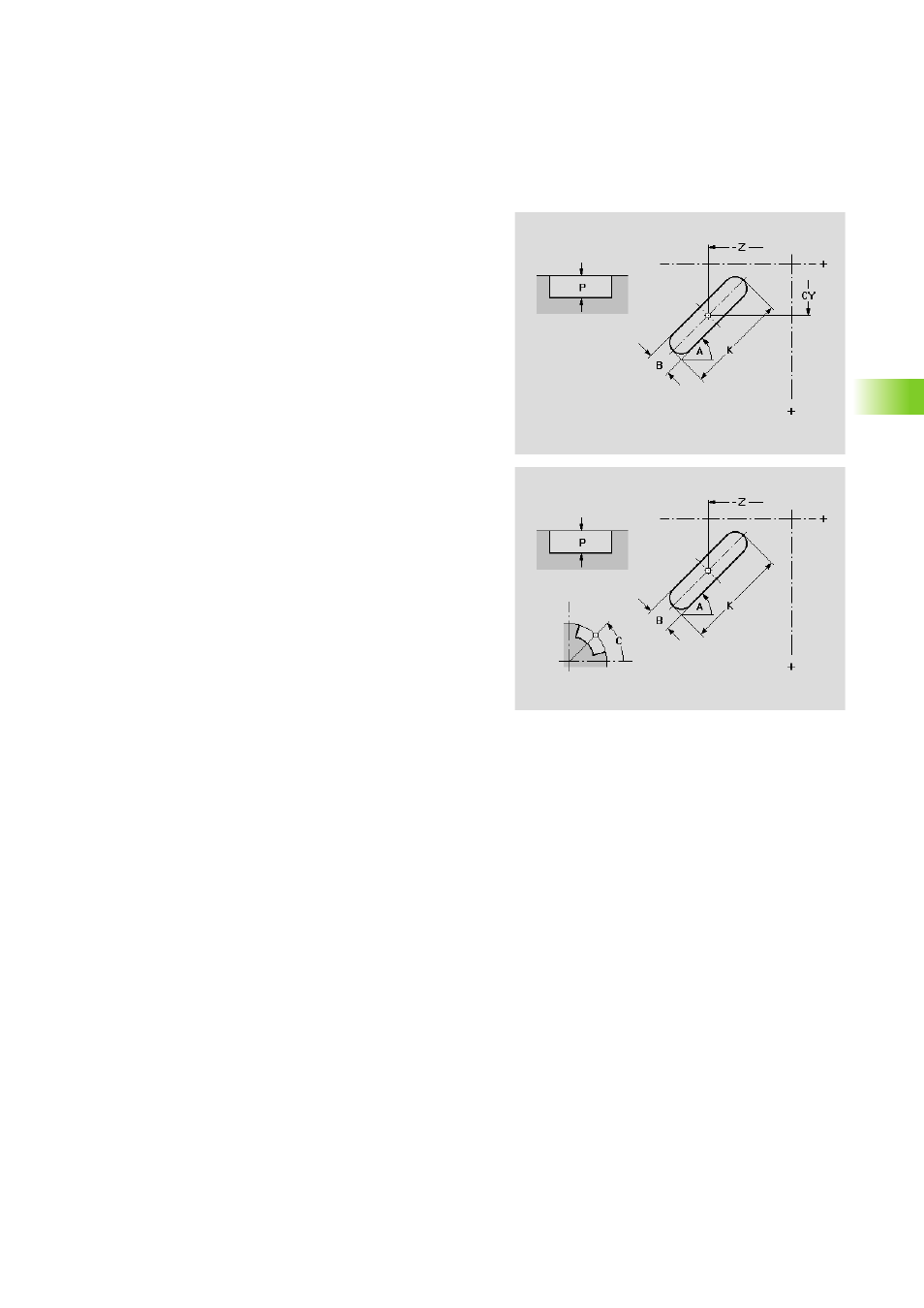

Superficie envolvente: ranura lineal
La función define una ranura líneal sobre la superficie envolvente.
Parámetros
Z
Punto central de la figura
CY
Punto central de la figura – ángulo como "cota de recorrido"
C
Punto central de la figura – ángulo
A
Ángulo del eje longitudinal de la ranura (ref.: eje Z)
K
Longitud de la ranura
B
Anchura de la ranura
P
Profundidad de la figura
