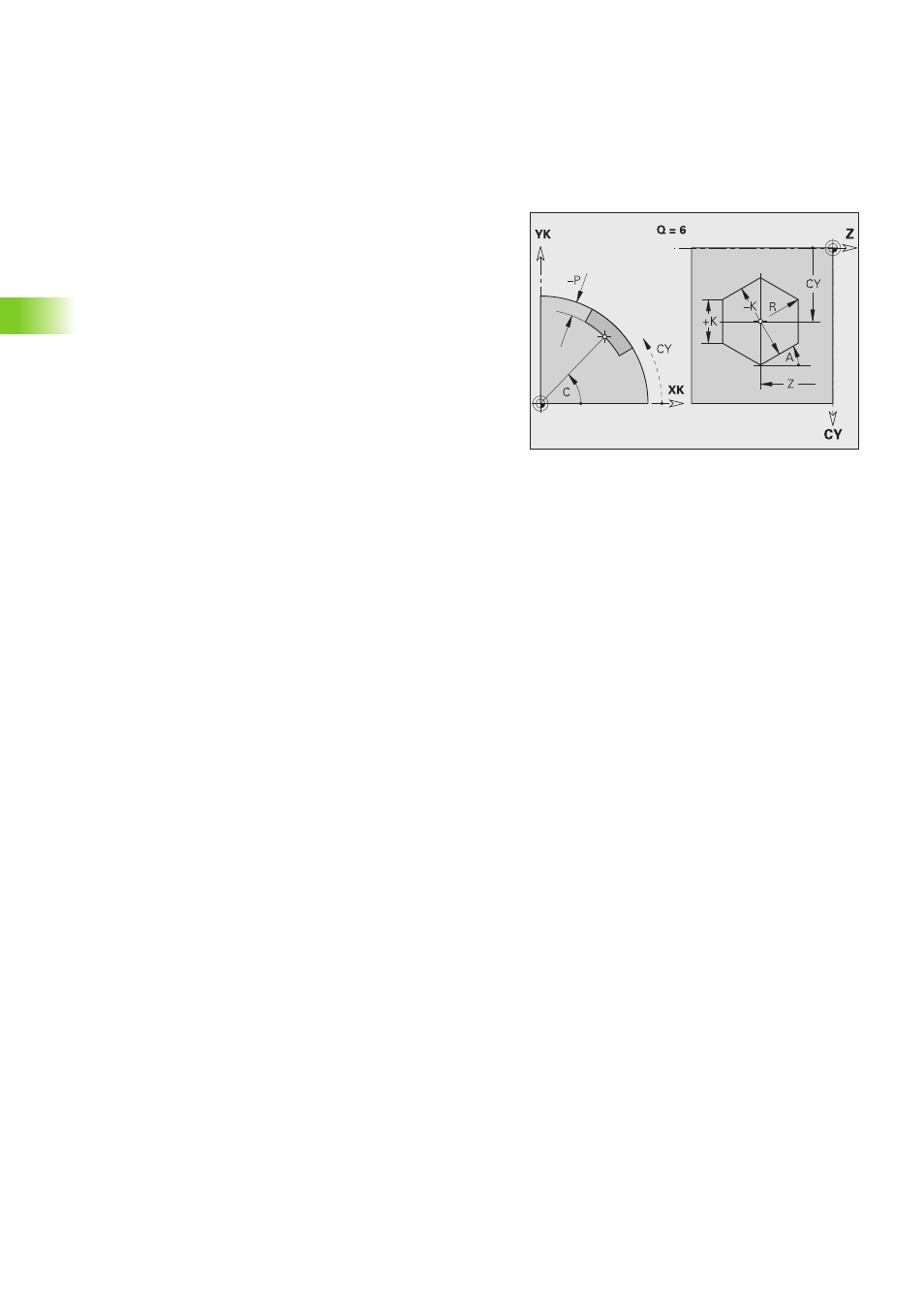

Polígono regular en superficie lateral G317-Geo
G317 define un polígono en un contorno en superficie lateral.
Parámetros
Z Centro
C Centro (ángulo)
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
Q Número de aristas (Q > 2)
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud de aristas
„ K>0: Longitud de arista
„ K<0: Diámetro de círculo interior
R Bisel/redondeo (por defecto: 0°)
„ R>0: Radio del redondeo
„ R<0: Anchura del bisel
P Profundidad de la cajera (por defecto: "P" tomada de G308
