288
4.28 Asignación, sincr
o
nización, tr
ansf
er
encia de pieza
Registro del desfase angular en la marcha
sincronizada del husillo G906
G906 escribe el desfase angular entre el husillo guía y el husillo guiado
en la variable V921.
Programación:
„ Programar G906 sólo cuando está activada la marcha sincrona
angular - los dos mandriles deben estar cerrados
„ Programar G906 en una frase NC a parte
„ Programar antes de la elaboración de V921 una G909 (stop
interpretación)
„ G906 genera un "stop de interpretación"

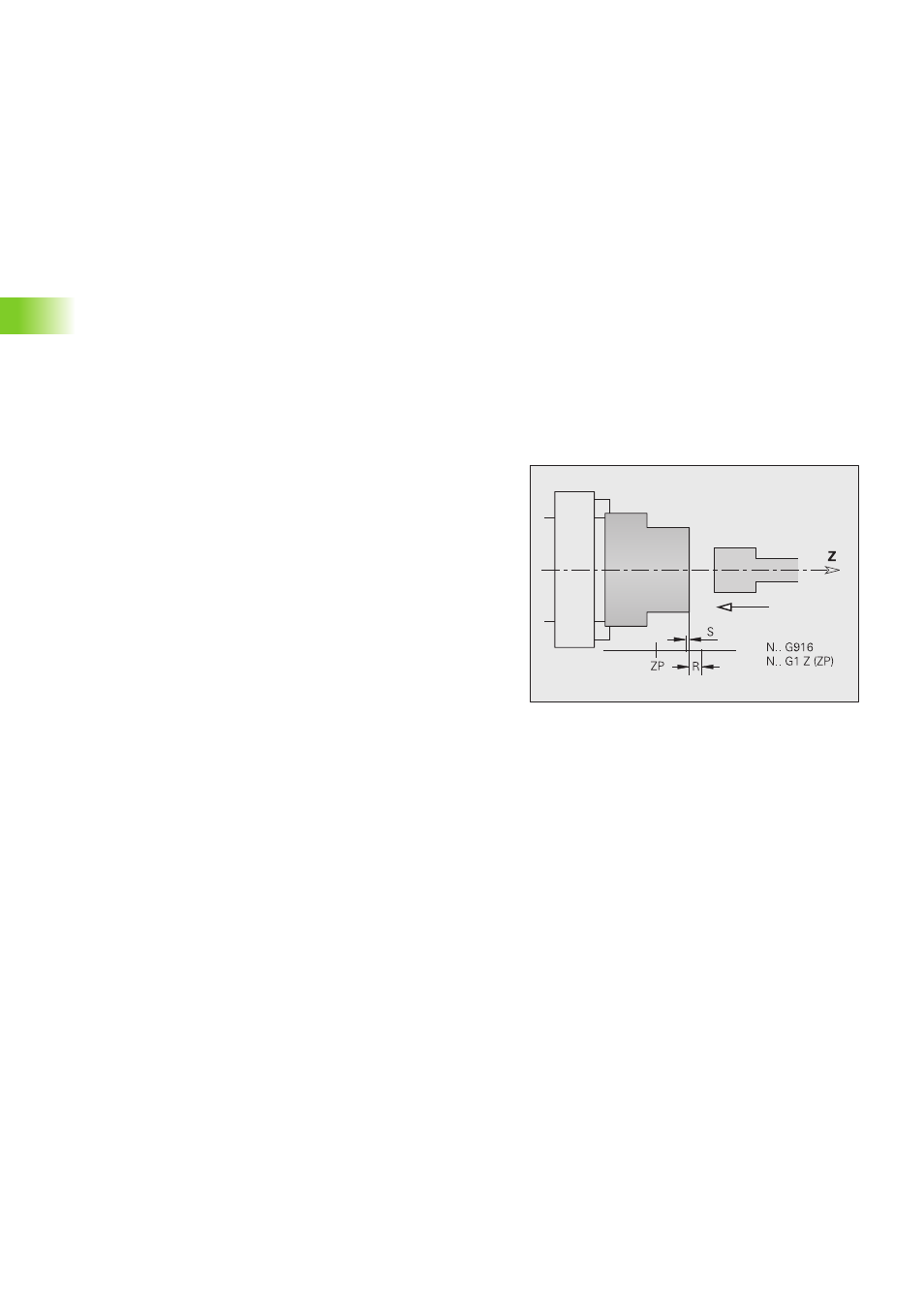

Desplazamiento a tope fijo G916
G916 activa la "supervisión del recorrido de desplazamiento". Entoces
se realiza con G1 un desplazamiento al "tope fijo". G916 se utiliza para:
„ Desplazamiento al tope fijo (ejemplo: entrega de una pieza
premecanizada con el segundo husillo desplazable cuando la
posición de la pieza no se conoce exactamente).
„ Presionar el cabezal móvil en la pieza (función cabezal móvil)
El CNC PILOT detiene el carro y memoriza la "posición tope". G916
genera un "stop de interpretación".
Desplazamiento a tope fijo (G916 sin parámetro). El CNC PILOT
„ se desplaza al tope fijo, y se detiene una vez alcanzado el error de
arrastre. El recorrido de desplazamiento restante se borra.
„ memoriza la "posición de tope" en las variables V901..V918.
„ retrocede el error de arrastre + recorrido reversible (MP 1112, 1162, ..).
En MP 1112, 1162, ..se determina:
„ Límite del error de arrastre
„ Recorrido reversible
Parámetros
H Fuerza de presión en daNewton (1 daNewton = 10 Newton)
D Modo:
„ D=1: Activar función cabezal móvil
„ D=2: Desactivar función cabezal móvil
A partir del software versión 625 952-04:
„ D=3: sin fallo de interrupción al llegar a la posición final
R Recorrido reversible
