CNC PILOT 4290 de HEIDENHAIN 409
6.6 Element
o
s de f
o
rm
a

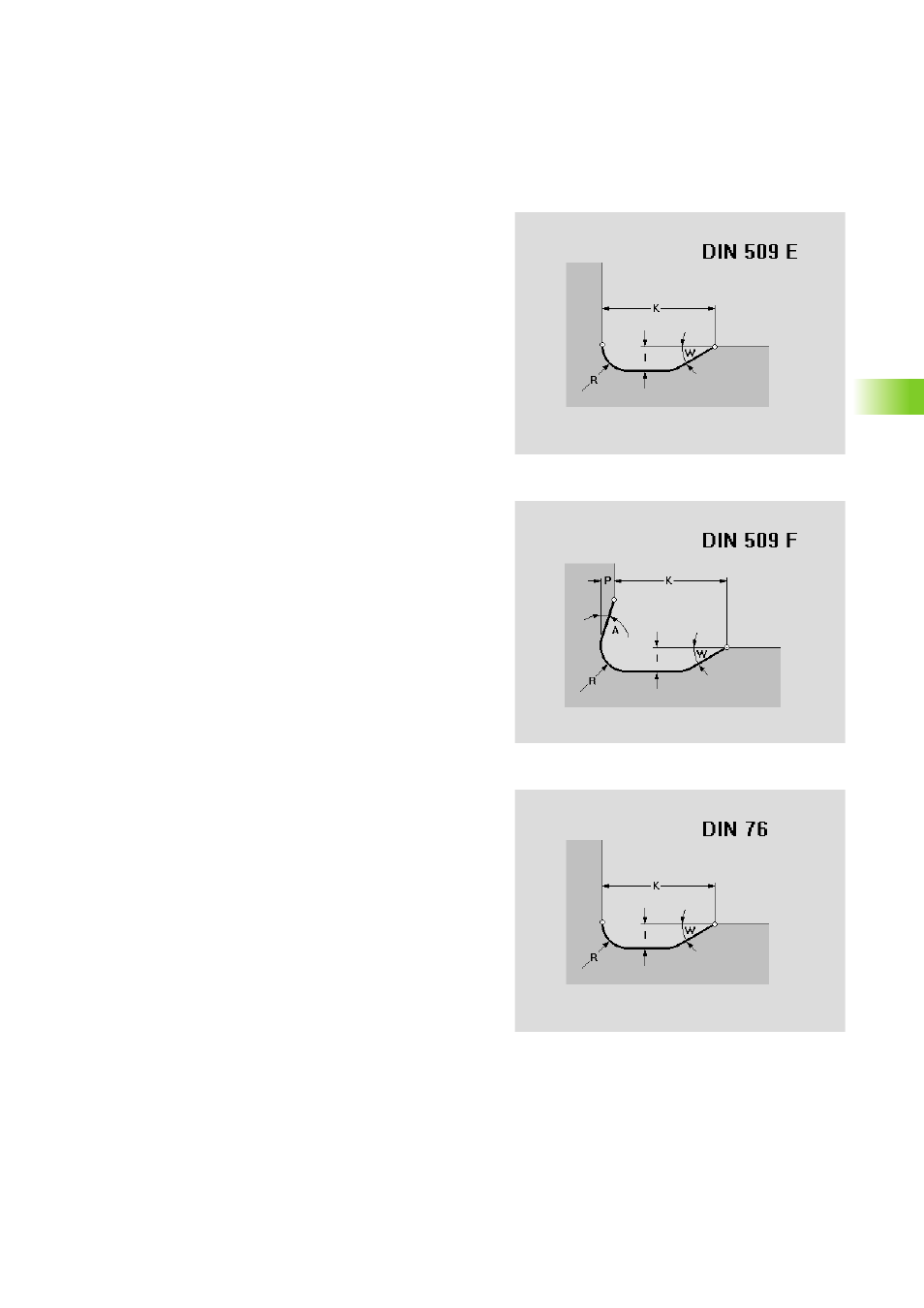

Entalladura forma E
El elemento de forma define un tallado libre en forma de E. TURN
PLUS propone el parámetro dependiendo del diámetro (Véase
“Parámetros del tallado libre DIN 509 E” en pág. 688).
Entalladura forma F
El elemento de forma define un tallado libre en forma de F. TURN
PLUS propone el parámetro dependiendo del diámetro (Véase
“Parámetros del tallado libre DIN 509 F” en pág. 688).
Entalladura forma G
El elemento de forma define un tallado libre en forma de G. TURN
PLUS propone el parámetro. Se pueden sobrescribir los valores. Los
valores propuestos se basan en la rosca métrica ISO (DIN 13), que se
calcula según el diámetro.
„ Parámetros: Véase “Parámetros de entalladura DIN 76” en pág. 686
„ Calcular paso de rosca: Véase “Paso de rosca” en pág. 690
Parámetros
K Longitud de entalladura
I Profundidad de profundización (cota de radio)
R Radio de la entalladura en ambas esquinas de la entalladura
W Ángulo de entrada (ángulo del tallado)
Parámetros
K Longitud de entalladura
I Profundidad de profundización (cota de radio)
R Radio de la entalladura en ambas esquinas de la entalladura
W Ángulo de entrada (ángulo del tallado)
A Ángulo de salida (ángulo transversal)
Parámetros
F Paso de rosca
K Longitud del tallado (anchura del tallado)
I Profundidad de profundización (cota de radio)
R Radio de la entalladura en ambas esquinas de la misma (por
defecto: R=0,6*I)
W Ángulo de entrada (ángulo del tallado)
