142
4.4 Identificación de segment
o
de pr
ogr
ama
Sección MORDAZA
La sección de programa MORDAZA x (x: 1..4) define la distribución del
husillo x. Con los números de identidad del mandril de sujeción,
mordaza y sujeción auxiliar (punto, etc.) se forma la "tabla de
mordazas".

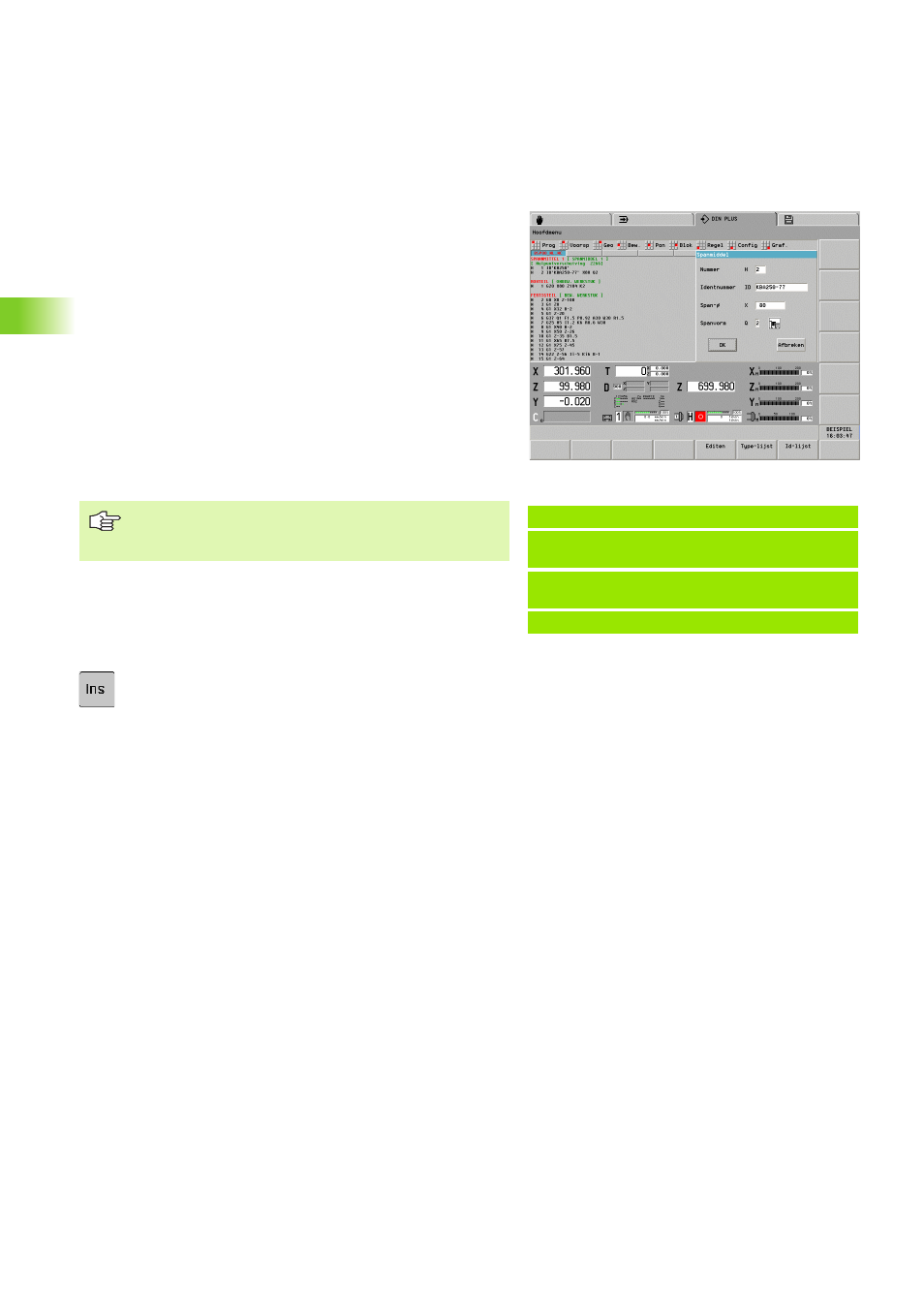

Introducir datos de la mordaza:
U Seleccionar "Pre(tensión) > Mordaza". El CNC PILOT
posiciona el cursor en el apartado MORDAZA.
U posicionar el cursor
U Pulsar la tecla INS: el editor abre la ventana de diálogo
"Mordaza".
U Editar ventana de diálogo
Modificar los datos de la mordaza:
U Posicionar el cursor sobre la mordaza
U Pulsar ENTER
U Editar la ventana de diálogo "Mordaza"
Ejemplo: "Tabla de mordazas"
DISPOSITIVO DE SUJECIÓN 1
H1 ID"KH250"
[Mandril]
H2 ID"KBA250-77"
[Mordazas]
. . .
Parámetros de la ventana de diálogo "Mordaza"
H Número de mordaza (referencia para G65)
„ H=1: Mandril de sujeción
„ H=2: Mordaza
„ H=3: Sujeción auxiliar – Lateral del husillo
„ H=3: Sujeción auxiliar – Parte del contrapunto
ID Nº identidad de la mordaza (referencia a la base de datos)
X Diámetro de sujeción de la mordaza
Q Tipo de sujeción mordaza (véase G65)
La "tabla de mordazas" se representa en la simulación
(G65). No tiene ninguna influencia sobre la ejecución del
programa.
