CNC PILOT 4290 de HEIDENHAIN 621
8.1 Banco de dat
o
s de her
ramientas
Más información:
„ Ventana de diálogo 3:Véase “Multiherramientas, supervisión del
tiempo de vida” en pág. 622
„ Véase “Indicaciones sobre los datos de la herramienta” en pág. 624
„ Véase “Soporte herramienta, asentamiento de la herramienta” en
pág. 626

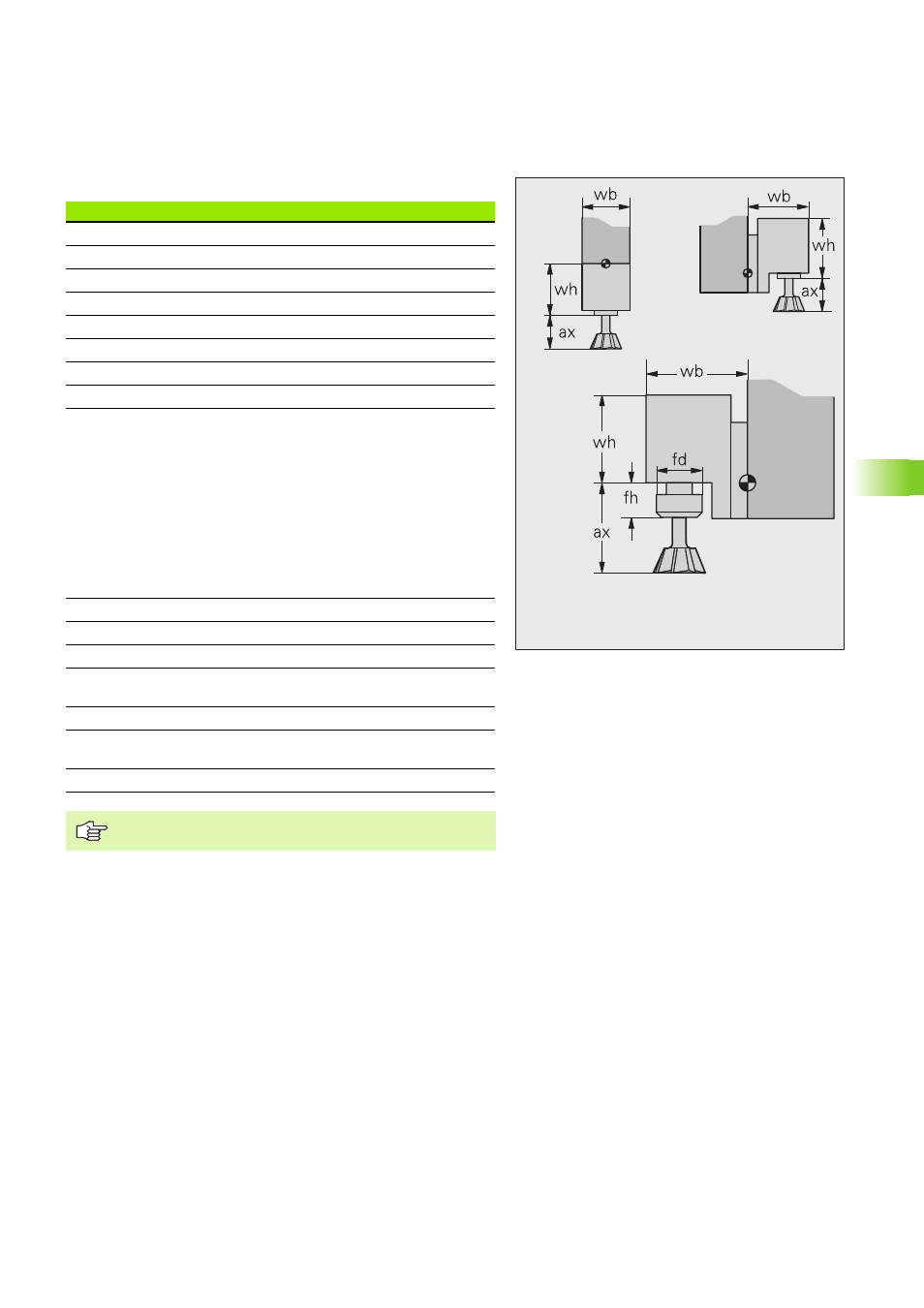

Parámetro ventana de diálogo 2 G S TP
WZ-H. DIN: tipo de portaherramientas – • –
WZ-H. Hö (wh): altura de portaherramientas – • –
WZ-H. Br (wb): ancho de portaherramientas – • –
Diám.man.(fd): diámetro del mandril – • –
Alt.man.(fh): altura del mandril – • –
L.desac (ax): longitud del voladizo – • –
Paso (hf): paso de roscado • – –
Nº pasos (gb) en roscados de varios pasos – – –
Tipo de dientes de la fresa:
„ 0: sin definir
„ 1: linfront (lineal parte frontal)
„ 2: oblfront (oblicuo parte frontal)
„ 3: linperim (lineal perímetro)
„ 4: oblperim (oblicuo perímetro)
„ 5: lfrontperim (lineal parte frontal y perímetro)
„ 6: ofrontperim (oblicuo parte frontal y perímetro)
„ 7: tipo de dentado especial
– – •
Disponibl.: disponibilidad física – – •
Número de imagen – • –
Material cuchilla – – •
Corr. CSP: factor de corrección de la velocidad de
corte – – •
Corr. FDR: factor de corrección del avance – – •
Corr.prof.: factor de corrección de la profundidad
de corte – – •
Tipo de toma • – •
Mandril: cuando fd=0, fh=0 no se representa el mandril
