CNC PILOT 4290 de HEIDENHAIN 595
7.
6 P
a
rámetr
os de mecanizado

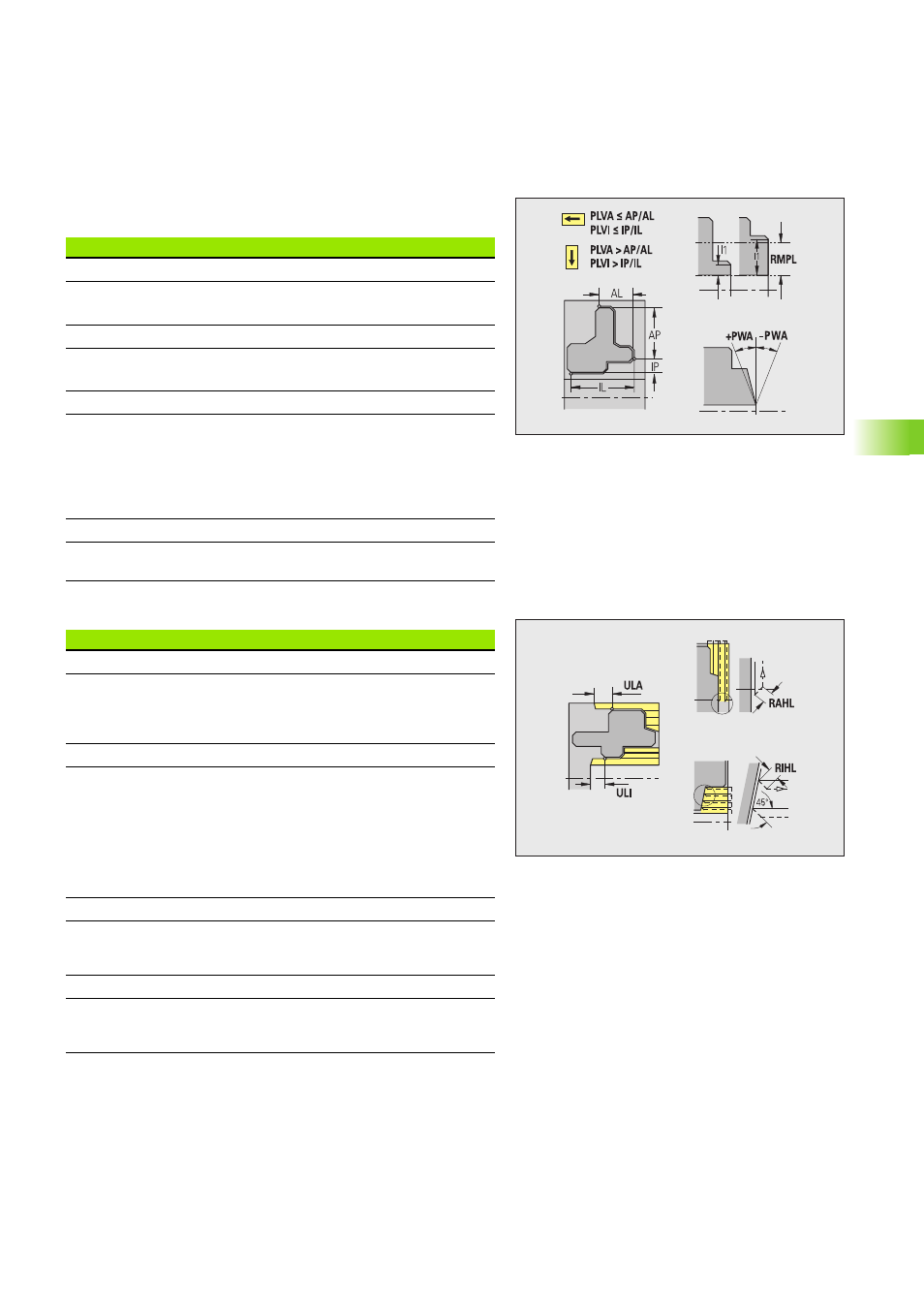

Desbastar - Analisis de mecanizado
TURN PLUS decide en base a PLVA/PLVI, si el mecanizado es
longitudinal o transversal.
Desbastar - Ciclos de mecanizado
Análisis del mecanizado
Comportamiento plano/longitudinal exterior [PLVA]
„ PLVA <= AP/AL: mecanizado longitudinal
„ PLVA >= AP/AL: mecanizado plano
Comportamiento plano/longitudinal interior [PLVI]
„ PLVI <= IP/IL: mecanizado longitudinal
„ PLVI > IP/IL: mecanizado plano
Longitud plana mínima [RMPL] (valor del radio)
Determina, si elemento plano fontal desbasta un contorno
externo de la pieza acabada plano.
„ RMPL > l1: sin desbaste plano extra
„ RMPL < l1: con desbaste plano extra
„ RMPL = 0: caso especial
Desviación angular plana [PWA]
El primer elemento delantero es válido como elemento
transversal, cuando se encuentra dentro de +PWA y -PWA.
Ciclos de mecanizado
Longitud sobresaliente exterior [ULA]
Longitud que sobresale del punto final (de destino) al desbastar
en el mecanizado exterior en dirección longitudinal. ULA no se
considera cuando la limitación de corte se encuentra delante o
dentro de la longitud sobresaliente.
Longitud sobresaliente interior [ULI]
„ Longitud que sobresale del punto final (de destino) al
desbastar en el mecanizado interior en dirección longitudinal.
ULI no se considera cuando la limitación de corte se
encuentra delante o dentro de la longitud sobresaliente.
„ Se utiliza para el cálculo de la profundidad de taladrado en el
pretaladrado céntrico.
(Véase “Indicaciones del mecanizado” en pág. 560)
Longitud de levantamiento exterior [RAHL]
Longitud de levantamiento para variantes de suavización (H=1,
2) en los ciclos de destaste (G810, G820) en mecanizados
exteriores (RAHL).
Longitud de levantamiento interior [RIHL]
Longitud de levantamiento para variantes de suavización (H=1,
2) en los ciclos de destaste (G810, G820) en mecanizados
interiores (RIHL).
