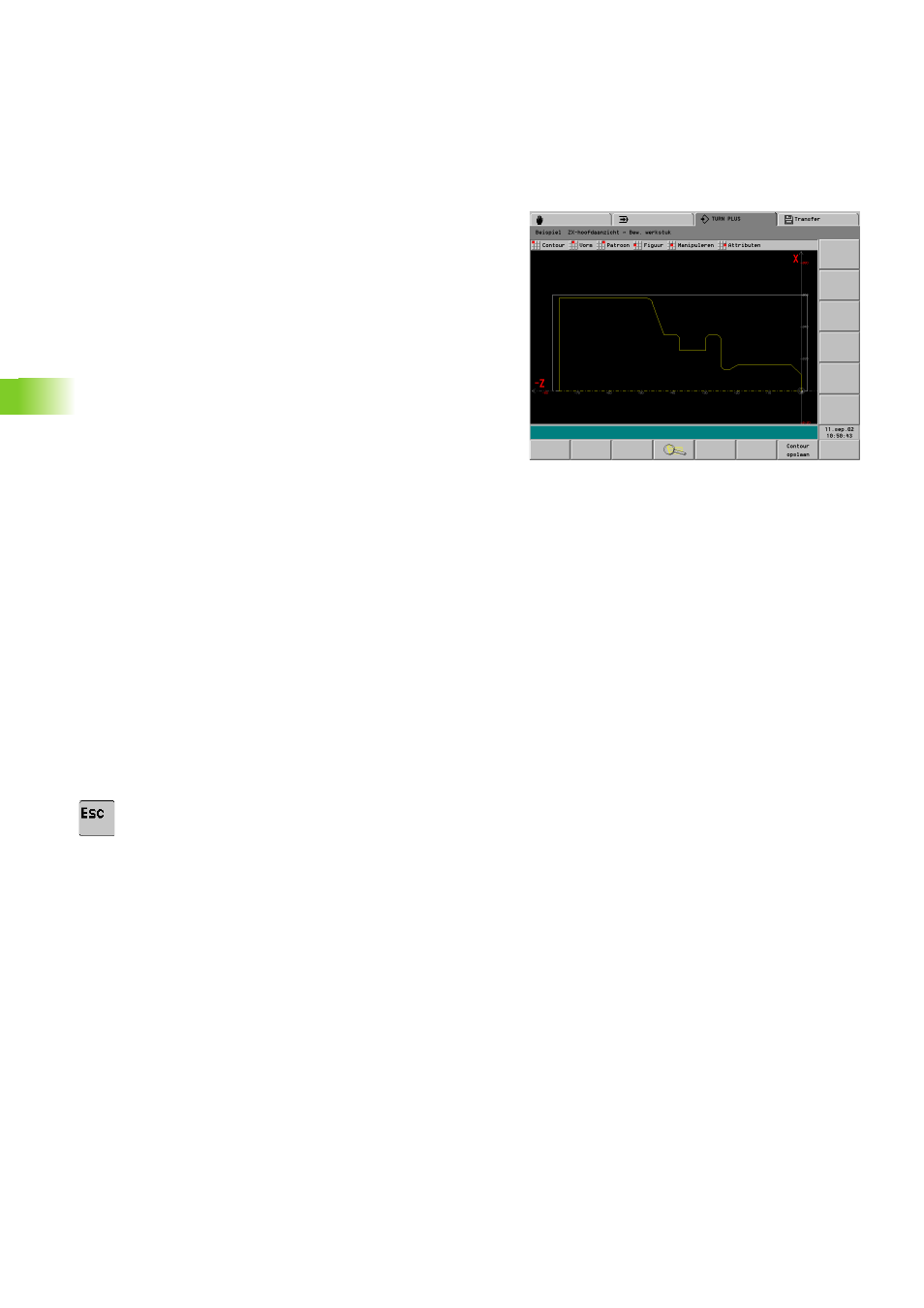

Ejemplo
Definición de elementos de forma
Chaflán "Esquina vástagos roscados":
U Seleccionar "Forma > Chaflán"
U Seleccionar "Esquina vástagos roscados"
U Ventana de diálogo "Chaflán": anchura del chaflán = 3 mm
Redondeos:
U Seleccionar "Forma > Redondeo"
U Seleccionar "Esquinas para redondeo"
U Ventana de diálogo "Redondeo": radio de redondeo = 2 mm
Tallado libre:
U Seleccionar "Forma > Tallado libre > Tallado libre en forma de G"
U Seleccionar "Esquina para tallado libre"
U Ventana de diálogo "Tallado libre en forma de G":
„ Longitud del tallado = 5 mm
„ Profundidad del tallado = 1,3 mm
„ Ángulo de entrada = 30 °
Tronzado:
U Seleccionar "Forma > Tronzado > Tronzado en forma de D"
U Seleccionar "Elemento de base para el tronzado"
U Ventana de diálogo "Tronzado en forma de D":
„ Punto de referencia (Z) = –30 mm
„ Anchura del tronzado (Ki) = –8 mm
„ Diámetro del tronzado = 25 mm
„ Esquinas (B): chaflanes; 1 mm
Roscado:
U Seleccionar "Forma > Rosca"
U Seleccionar "Elemento de base para el roscado"
U Ventana de diálogo "Roscado": seleccionar "roscado métrico ISO"
U Pulsar la tecla ESC: regreso al menú principal
