6.6 Element
o
s de f
o
rm
a
Profundización en forma de D (anillo de
obturación)

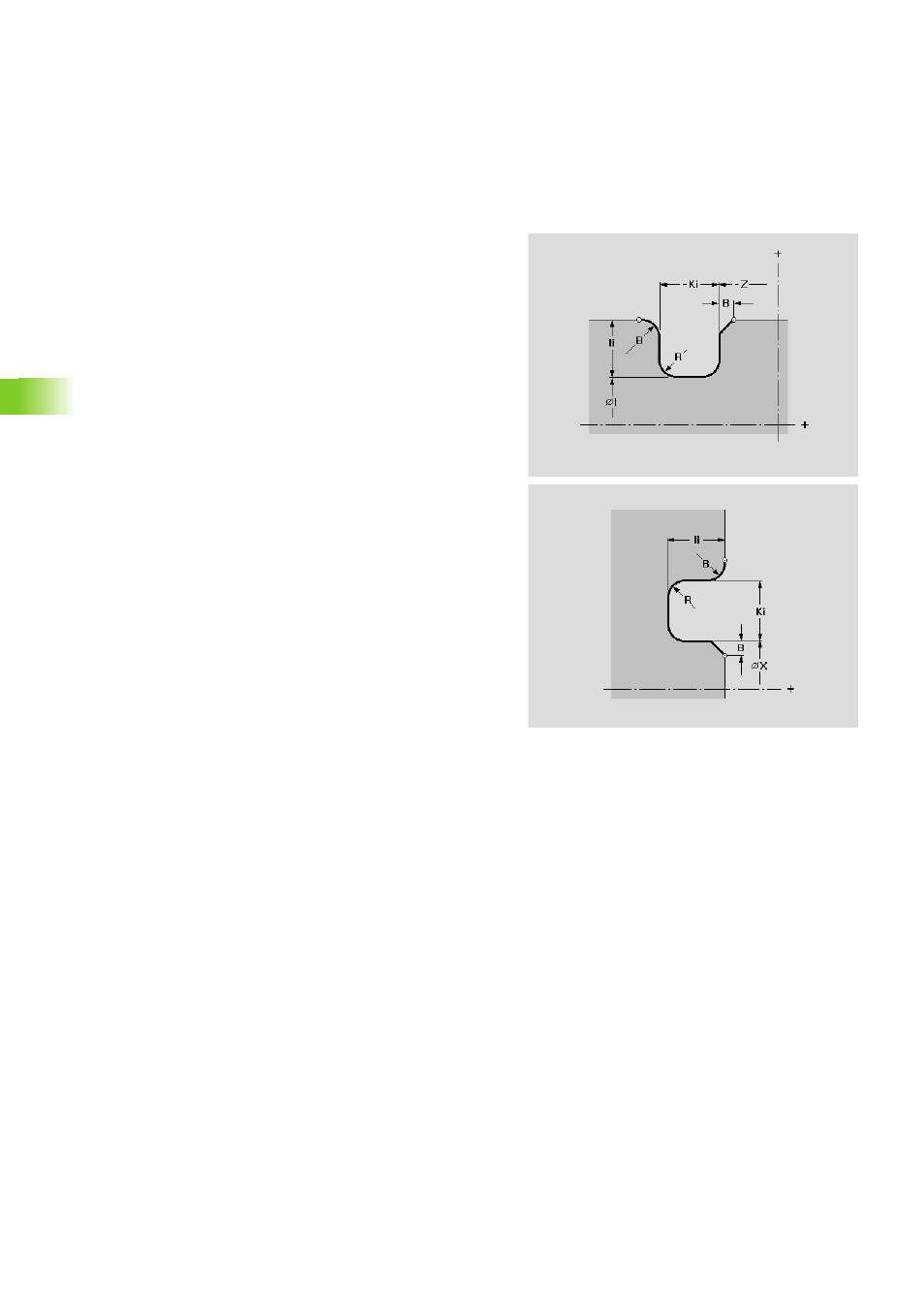

El elemento de forma define una profundización axial o radial sobre el
contorno exterior o interior. La profundización se le asigna al elemento
de referencia anteriormente seleccionado.
Parámetros
X Punto inicial en la profundización radial
Z Punto inicial en la profundización axial
I Diámetro de la base del tronzado (sólo con profundización axial)
Ii „ Profundización axial: profundización
„ Profundización radial: anchura de la profundización (¡atención
al signo!)
Ki „ Profundización axial: anchura de la profundización (¡atención
al signo!)
„ Profundización radial: profundización
Esquinas:
„ No: sin chaflán/ redondeo
„ Chaflanes: chaflán
„ Curva: redondeo
B Anchura del chaflán o radio del redondeo en ambos lados de la
profundización
R Radio en la base, radio interior en ambas esquinas de la
profundización
