CNC PILOT 4290 de HEIDENHAIN 553
6.1
7
Configur
ar TURN PLUS
Ajusar el sistema de coordenadas
En la configuración del "sistema de coordenadas" se define la
sobremedida de la ventana del gráfico de control y la posición del
punto cero de la pieza.
Selección:
U Seleccionar "Configuración > Modificar"
U Seleccionar "Coordenadas > Vista principal" (".. > Superficie frontal",
".. > Superficie posterior" o ".. > Superficie envolvente"). TURN PLUS
abre la ventana de diálogo "Sistema de coordenadas".

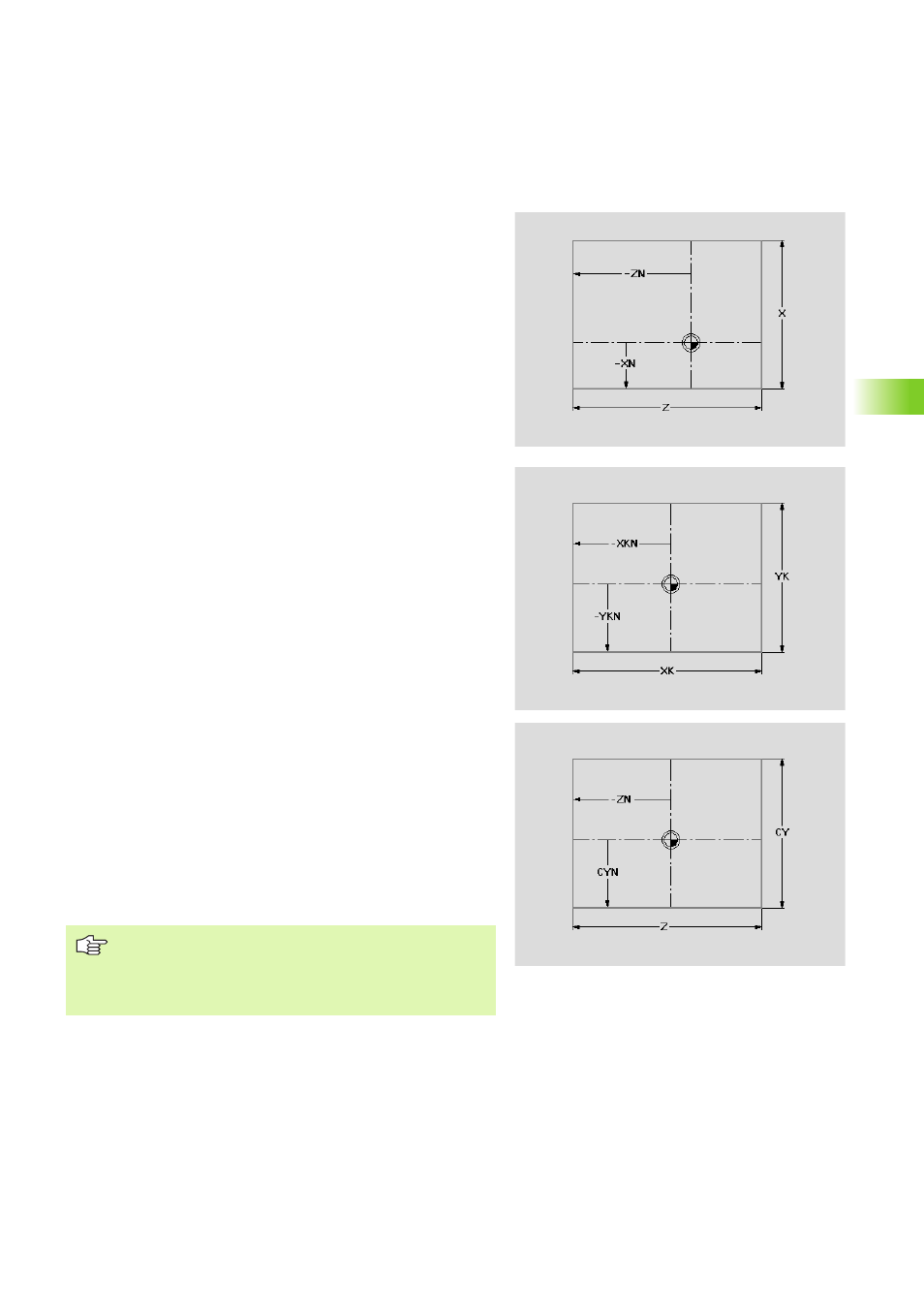

Ventana de diálogo "Sistema de coordenadas"
„ Para la vista principal (ver imagen):
„ Delta X: sobremedida de la ventana del gráfico de control
„ Delta Z: sobremedida de la ventana del gráfico de control
„ XN: posición del punto cero de la pieza (distancia al borde inferior)
„ ZN: posición del punto cero de la pieza (distancia al borde
izquierdo)
„ Para la superficie frontal (ver imagen):
„ Delta YK: sobremedida de la ventana del gráfico de control
„ Delta XK: sobremedida de la ventana del gráfico de control
„ YKN: posición del punto cero de la pieza (distancia al borde
inferior)
„ XKN: posición del punto cero de la pieza (distancia al borde
izquierdo)
„ Para la superficie posterior:
„ Delta YK: sobremedida de la ventana del gráfico de control
„ Delta XK: sobremedida de la ventana del gráfico de control
„ YKN: posición del punto cero de la pieza (distancia al borde
inferior)
„ XKN: posición del punto cero de la pieza (distancia al borde
derecho)
„ Para la superficie envolvente (ver imagen):
„ Delta CY: sobremedida de la ventana del gráfico de control
„ Delta Z: sobremedida de la ventana del gráfico de control
„ CYN: posición del punto cero de la pieza (distancia al borde
inferior)
„ ZN: posición del punto cero de la pieza (distancia al borde
izquierdo)
TURN PLUS
„ ajusta la sobremedida a la altura-anchura de la pantalla.
„ aumenta la sobremedida de la pantalla de manera que
se representa la pieza completamente.
