406
6.5 Cont
or
no de pieza acabada

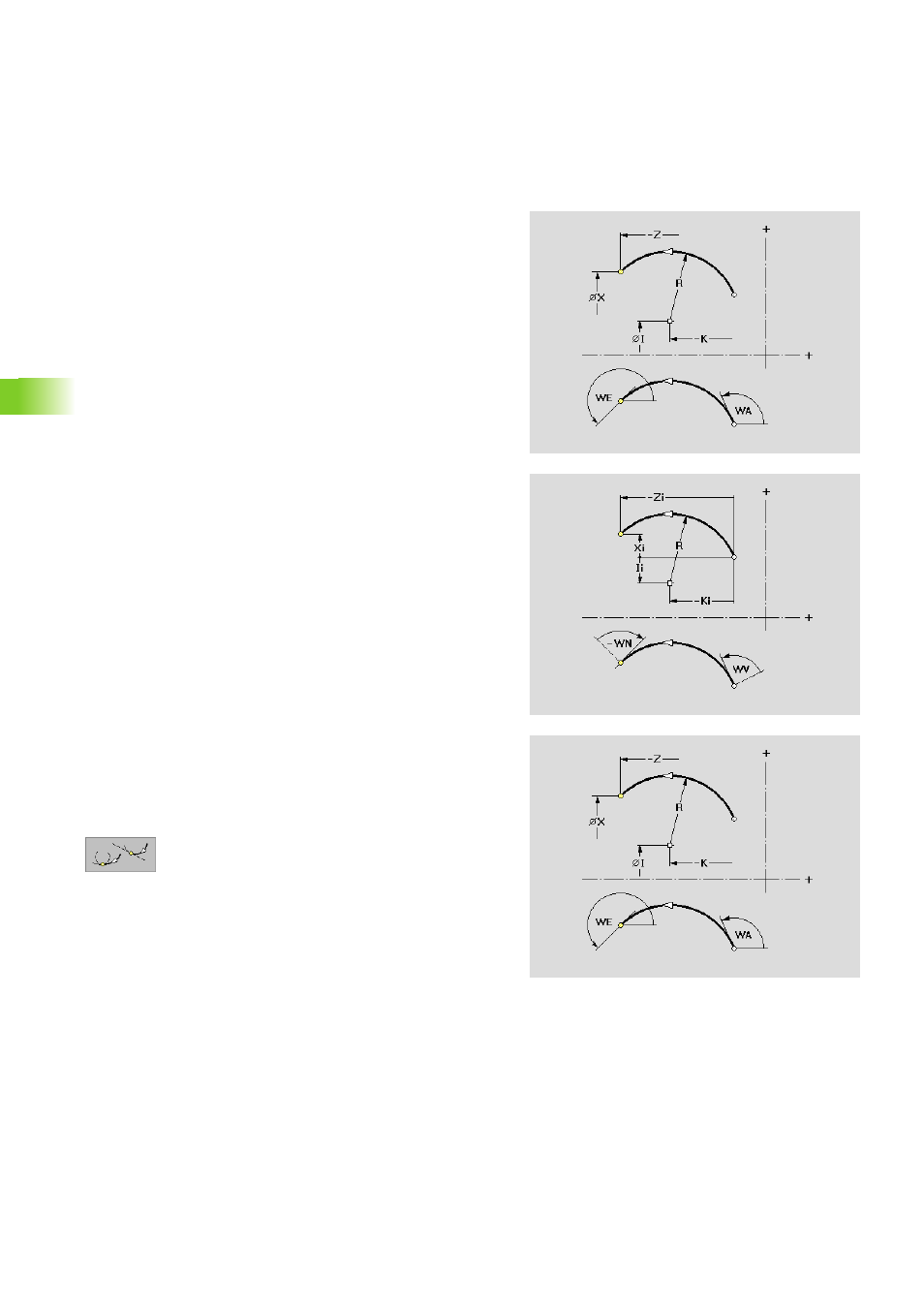

Elemento circular
La función define un elemento circular.
Parámetros
Punto final del arco
X Punto final en coordenadas cartesianas
Z Punto final en coordenadas cartesianas
Xi Distancia del punto inicial al punto final
Zi Distancia del punto inicial al punto final
a Punto final en coordenadas polares (referencia: eje Z
positivo)
P Punto final en coordenadas polares
ai Punto final en coordenadas polares, incrementales
(referencia del ángulo ai: ver figura)
Pi Punto final en coordenadas polares, incrementales (distancia
lineal del punto inicial al final)
Punto central del arco
I Centro
K Centro
Ii Distancia del punto inicial al punto central
Ki Distancia del punto inicial al punto central
b Punto central en coordenadas polares (referencia: eje Z
positivo)
PM Punto central en coordenadas cartesianas
bi Punto central en coordenadas polares, incrementales (ángulo
entre la línea imaginaria del punto inicial paralela al eje Z y la
línea del punto inicial al punto central)
PMi Punto central en coordenadas polares, incrementales (PMi:
distancia lineal del punto inicial al central)
Otros parámetros
R Radio del arco
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
WA Ángulo entre el eje Z positivo y la tangente en el punto de
arranque del arco
WE Ángulo entre el eje Z positivo y la tangente en el punto final
del arco
WV Ángulo en sentido antihorario entre el elemento anterior y la
tangente en el punto de arranque del arco. Arco como
elemento anterior: ángulo a la tangente
WN Ángulo en sentido antihorario entre la tangente en el punto
final del arco y el siguiente elemento del contorno. Arco
como elemento siguiente: ángulo a la tangente
